概述
我国6~35KV系统中存在如下几种过电压：断路器动作工程中产生的操作过电压、电容元件和非电性电感在一定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对这些过电压的完整的保护方案，从而会发生电缆放炮、电动机缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中安装的过电压保护装置的性能有关外，系统本身的复杂性对过电压装置的选择有着重要影响，对于不同的系统，选择过电压保护时需要考虑系统输配电线路的类型，输配电线路的网络结构，负载的性质和系统的接地方式等。
针对目前中低压系统过电压防治的现状，我公司研制生产了配电聚优柜，该柜可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平
适用范围

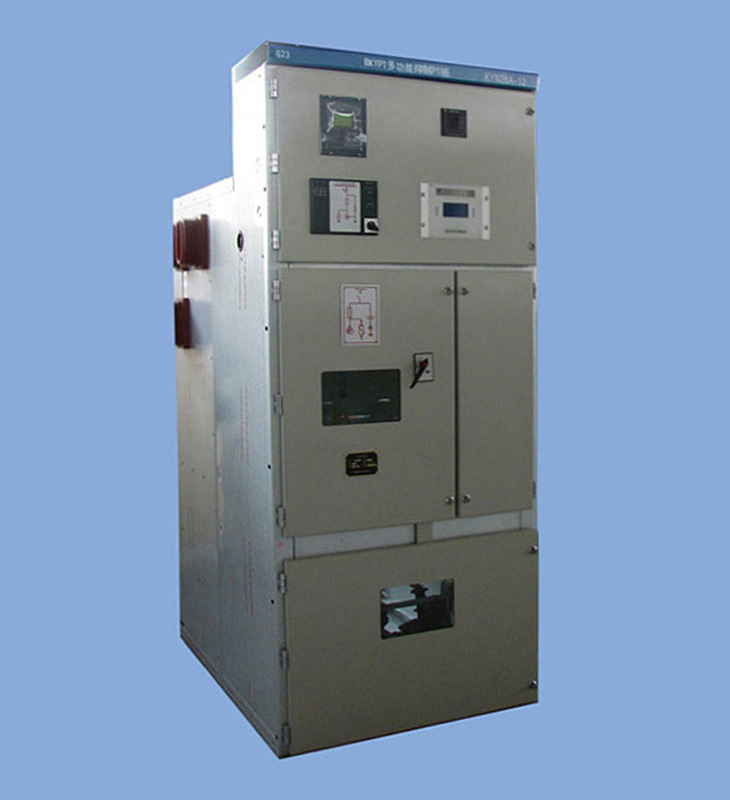

DYG-JY聚优柜适用于6~35KV电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器柜和专用避雷器柜。
工作原理
聚优柜采用本公司研制的专用过电压吸收器（DYP-G）,能够抑制过电压尖峰，该过电压吸收器采用低动态电阻氧化锌阀片，能够大大降低残压值，并且能够吸收系统过电压时所产生的大量能量。
聚优柜采用了本公司专有的技术，能与系统中的过电压保护器及消弧装置等配合使用，更加优化和完善了系统中各种过电压保护装置的保护特性，可以更好的消除系统过电压保护死区。
同时聚优柜还采用了本公司专有技术的智能开关，从根本上解决了系统单相接地故障消除后，三相电压恢复平衡时，系统对地电容的冲击充电电流将通过PT并造成PT或PT熔断器损坏的问题
聚优柜正常运行时，柜内微机控制器实时不间断检测PT提供的电压信号，一旦系统发生PT断线、过电压、低电压、失压、谐振，微机控制器根据PT提供的电压信号，利用DSP技术快速准确处理能力实现对波形的实时采集，并准确的判析系统的故障情况，显示故障类别，输出相应的开关量接点信号。
当系统出现PT断线、过电压、低电压、失压故障时，则装置输出相应的开关量接点信号，用于报警；聚优柜具有RS485与CAN接口，配有标准Modbus通讯规约，与用户微机监控系统实现数据远距离传送。
产品特点
本产品是根据用户系统需求，提供全面的过电压保护方案。因此在产品设计时，用户需提供详尽的系统结构和参数。其特点为：
1、消除系统过电压死区，保护配电系统的高压设备绝缘；
2、采用专有技术，系统单项接地故障时，可以有效限制通过PT的对地涌流，保护PT和熔断器不被烧毁；
3、采用多核技术，各监控单元独立运作，判断更快更准确；
4、吸收系统过电压能量大；
5、取代PT柜，具有过电压、低电压、失压等保护功能，性价比高。
订货须知
（1） 用户应提供相关的系统额定电压、系统最大单相接地电容电流，作为装置的设计依据。
（2） 柜体的尺寸，由我公司工程师进行设计并经用户签字确认以后，方能最终确定。
（3） 用户应明确装置的功能（包括基本功能和附加功能），签定相对应的技术协议，如有特殊要求应在订货时提出。
（4） 需要其它额外附件或备件，应在订货时注明所需的备件名称、规格及数量。
我国6~35KV系统中存在如下几种过电压：断路器动作工程中产生的操作过电压、电容元件和非电性电感在一定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对这些过电压的完整的保护方案，从而会发生电缆放炮、电动机缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中安装的过电压保护装置的性能有关外，系统本身的复杂性对过电压装置的选择有着重要影响，对于不同的系统，选择过电压保护时需要考虑系统输配电线路的类型，输配电线路的网络结构，负载的性质和系统的接地方式等。
针对目前中低压系统过电压防治的现状，我公司研制生产了配电聚优柜，该柜可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平
适用范围
DYG-JY聚优柜适用于6~35KV电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器柜和专用避雷器柜。
工作原理
聚优柜采用本公司研制的专用过电压吸收器（DYP-G）,能够抑制过电压尖峰，该过电压吸收器采用低动态电阻氧化锌阀片，能够大大降低残压值，并且能够吸收系统过电压时所产生的大量能量。
聚优柜采用了本公司专有的技术，能与系统中的过电压保护器及消弧装置等配合使用，更加优化和完善了系统中各种过电压保护装置的保护特性，可以更好的消除系统过电压保护死区。
同时聚优柜还采用了本公司专有技术的智能开关，从根本上解决了系统单相接地故障消除后，三相电压恢复平衡时，系统对地电容的冲击充电电流将通过PT并造成PT或PT熔断器损坏的问题
聚优柜正常运行时，柜内微机控制器实时不间断检测PT提供的电压信号，一旦系统发生PT断线、过电压、低电压、失压、谐振，微机控制器根据PT提供的电压信号，利用DSP技术快速准确处理能力实现对波形的实时采集，并准确的判析系统的故障情况，显示故障类别，输出相应的开关量接点信号。
当系统出现PT断线、过电压、低电压、失压故障时，则装置输出相应的开关量接点信号，用于报警；聚优柜具有RS485与CAN接口，配有标准Modbus通讯规约，与用户微机监控系统实现数据远距离传送。
产品特点
本产品是根据用户系统需求，提供全面的过电压保护方案。因此在产品设计时，用户需提供详尽的系统结构和参数。其特点为：
1、消除系统过电压死区，保护配电系统的高压设备绝缘；
2、采用专有技术，系统单项接地故障时，可以有效限制通过PT的对地涌流，保护PT和熔断器不被烧毁；
3、采用多核技术，各监控单元独立运作，判断更快更准确；
4、吸收系统过电压能量大；
5、取代PT柜，具有过电压、低电压、失压等保护功能，性价比高。
订货须知
（1） 用户应提供相关的系统额定电压、系统最大单相接地电容电流，作为装置的设计依据。
（2） 柜体的尺寸，由我公司工程师进行设计并经用户签字确认以后，方能最终确定。
（3） 用户应明确装置的功能（包括基本功能和附加功能），签定相对应的技术协议，如有特殊要求应在订货时提出。
（4） 需要其它额外附件或备件，应在订货时注明所需的备件名称、规格及数量。
