- 详细介绍
选型说明
DYG — 功能代号 — 电压等级 — 电流
功能代号：XH消弧消谐柜，YZ抑制柜，JY聚优柜，CY低残压综合保护柜，FSR大容量高速开关
电压等级：6~35kV
示例：DYG-FSR-10-2000 表示10kV2000A大容量高速开关装置
1.1 概 述
众所周知，电力系统发生短路故障时，短路电流一般为额定电流的十几倍，有时达到几十倍，短路冲击电流甚至超过百倍。这给发电机、变压器、断路器、输电线路等电气设备造成很大危害，而目前即使较好的断路器的开断时间也在几十毫秒以上，这就对它们的热稳定和动稳定有较高的要求。因而开发一种能快速、可靠地开断短路电流的开关，这不仅对电力系统安全、可靠的运行显得十分重要，而且对降低电气设备使用厂家的设备成本也有着十分重要的意义。

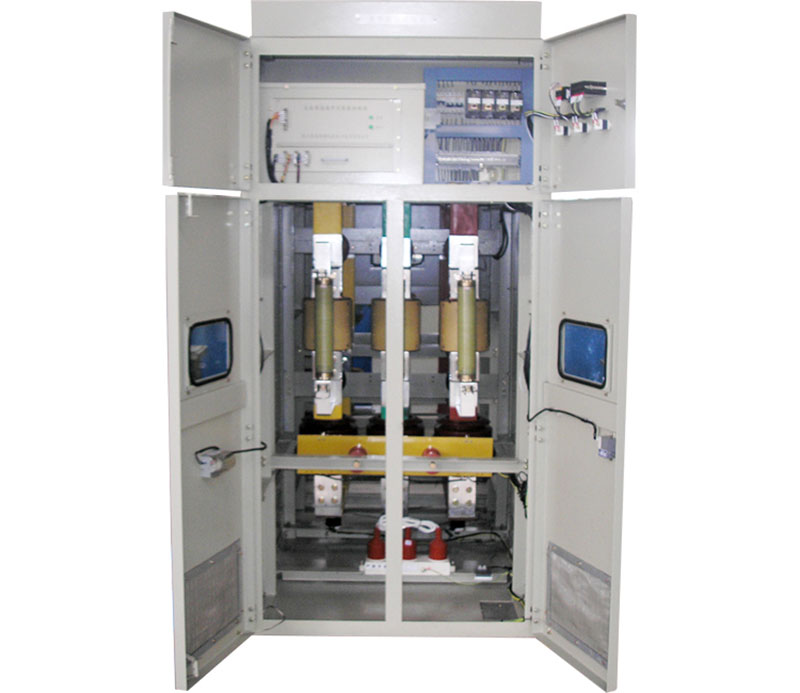

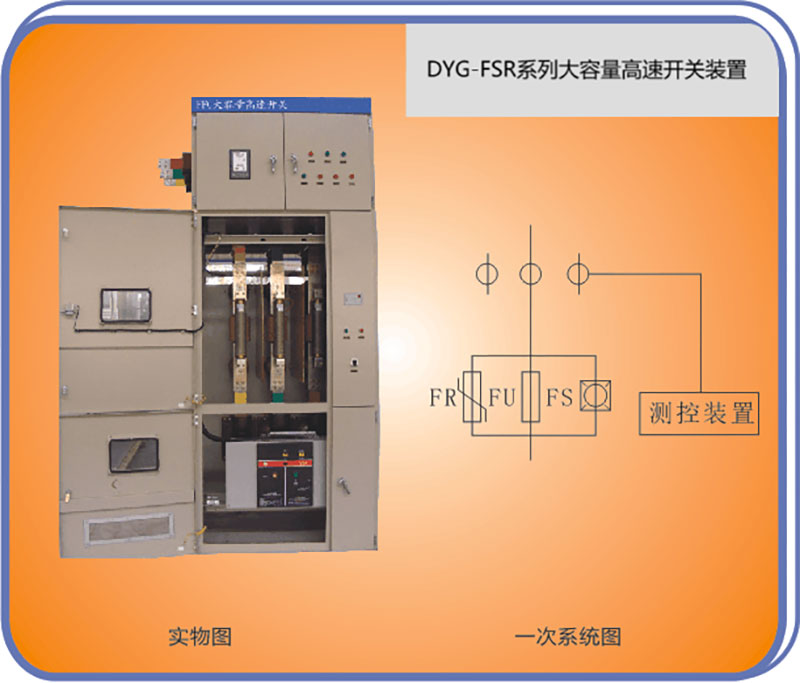

大容量高速开关装置（DYG-FSR）是本公司为了满足电力系统对短路保护的需求而开发的新型短路保护装置，它可在短路电流上升的初始阶段，即将短路电流开断(少于1ms)，使其不能以短路电流的峰值流向短路点，从而达到了保护发配电设备及供电线路的目的。以下大容量高速开关装置简称为“FSR”。
-
- 柜体结构
订 货 须 知
1、FSR的用户，如FSR柜出现动作后，请及时联系我司，将系统中出现的故障情况进行简单描述，我司会安排专业人员对接处理。
- 如是准备订购FSR柜的用户，请提供如下参数：
- 系统的电气主接线图，接入系统的短路阻抗（或短路容量）、系统的运行方式，系统中最大配电变压器容量和最大电动机功率以及系统中最小的断路器开断电流；线路中有关断路器的开断能力。
- 还应提供系统中发电机参数（P，COSφ，Xd”），变压器参数（S，Ud%），电抗器参数（U，I，Xk%）。
- 还应提供本装置的安装位置（单独放置或与别的柜体拼柜）和进出线方式（上进上出、上进下出、上进后出、后进后出、上进侧下出以及侧下进侧下出登）。
