一、概述
在3~35KV电力系统中，存在各种瞬态或暂态电压，特别是各种过电压造成的事故时有发生，给供电设备造成了极大的危害。目前对电力系统瞬态过电压的监测，主要集成在一些智能设备中。是一种附带功能，还没有专门的设备对瞬态电压进行有效的监测和记录。对于这类事故的分析只能是根据事故现场的情况进行推测和判断。由于缺乏精确的数据记录，往往难以准确地判定事故的原因，这对于事故责任的认定，防止事故的重复发生十分不利。
一般来说，目前市场现有产品对电压的记录，采样信号来自于电磁式电压互感器，采样频率在10kHz以下，由于电磁式电压互感器的铁芯响应的频谱很窄，通常只有几十到几千赫兹。再加上过低的采样频率，无法真实准确的监测到电力系统中出现的多种瞬态电压，特别是大气雷电过电压这类快波头的过电压。

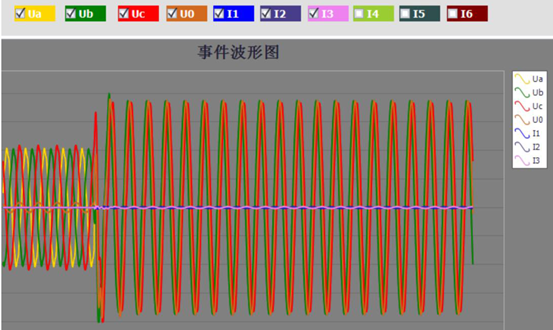

针对目前中低压系统过电压防治的现状我公司研制生产的DYG-QY系列全电量（或全电压）监测保护装置可以实时在线监测电力系统中可能出现的大气雷电过电压、操作过电压和工频过电压等各种过电压，可以实时准确判断出高阻死区、低阻死区等之前无法判断的故障。该装置能自动跟踪记录暂态过电压，具有全电量测量及分析功能，可实时分析不平衡度、偏差、电压电流夹角、记录极值;并实时测量谐波及电压电流的总谐波含量;可进行故障录波、触发录波、手动录波及定时录波。
该装置采用触摸屏操作，用户界面友好，可以实现电力系统暂态过电压可视化，全面了解运行过电压产生的原因、机理，并可以在控制器上做出分析，进而采取积极有效的预防措施。
适用范围
本装置适用于3kV～35kV各种电压等级，各种出线方式的中性点不接地或中性点经电阻、消弧线圈接地、母线上装有消弧装置（消弧柜）系统，对电力系统常见故障实时监测并录波分析。可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统。
使用条件
•环境温度：-30℃〜+60℃
•大气压力：80~ 110kPa;
•空气相对温度：90% ( 25℃)、50% ( 40℃ );
•海拔高度：≤2000m (海拔≥2000m时订货需注明）；
•安装地点应具有防御风、雨沙和防尘设施；
•使用地点不得有爆炸危险的介质.周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有严重霉菌存在。
在3~35KV电力系统中，存在各种瞬态或暂态电压，特别是各种过电压造成的事故时有发生，给供电设备造成了极大的危害。目前对电力系统瞬态过电压的监测，主要集成在一些智能设备中。是一种附带功能，还没有专门的设备对瞬态电压进行有效的监测和记录。对于这类事故的分析只能是根据事故现场的情况进行推测和判断。由于缺乏精确的数据记录，往往难以准确地判定事故的原因，这对于事故责任的认定，防止事故的重复发生十分不利。
一般来说，目前市场现有产品对电压的记录，采样信号来自于电磁式电压互感器，采样频率在10kHz以下，由于电磁式电压互感器的铁芯响应的频谱很窄，通常只有几十到几千赫兹。再加上过低的采样频率，无法真实准确的监测到电力系统中出现的多种瞬态电压，特别是大气雷电过电压这类快波头的过电压。
针对目前中低压系统过电压防治的现状我公司研制生产的DYG-QY系列全电量（或全电压）监测保护装置可以实时在线监测电力系统中可能出现的大气雷电过电压、操作过电压和工频过电压等各种过电压，可以实时准确判断出高阻死区、低阻死区等之前无法判断的故障。该装置能自动跟踪记录暂态过电压，具有全电量测量及分析功能，可实时分析不平衡度、偏差、电压电流夹角、记录极值;并实时测量谐波及电压电流的总谐波含量;可进行故障录波、触发录波、手动录波及定时录波。
该装置采用触摸屏操作，用户界面友好，可以实现电力系统暂态过电压可视化，全面了解运行过电压产生的原因、机理，并可以在控制器上做出分析，进而采取积极有效的预防措施。
适用范围
本装置适用于3kV～35kV各种电压等级，各种出线方式的中性点不接地或中性点经电阻、消弧线圈接地、母线上装有消弧装置（消弧柜）系统，对电力系统常见故障实时监测并录波分析。可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统。
使用条件
•环境温度：-30℃〜+60℃
•大气压力：80~ 110kPa;
•空气相对温度：90% ( 25℃)、50% ( 40℃ );
•海拔高度：≤2000m (海拔≥2000m时订货需注明）；
•安装地点应具有防御风、雨沙和防尘设施；
•使用地点不得有爆炸危险的介质.周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有严重霉菌存在。
