- 详细介绍
选型说明

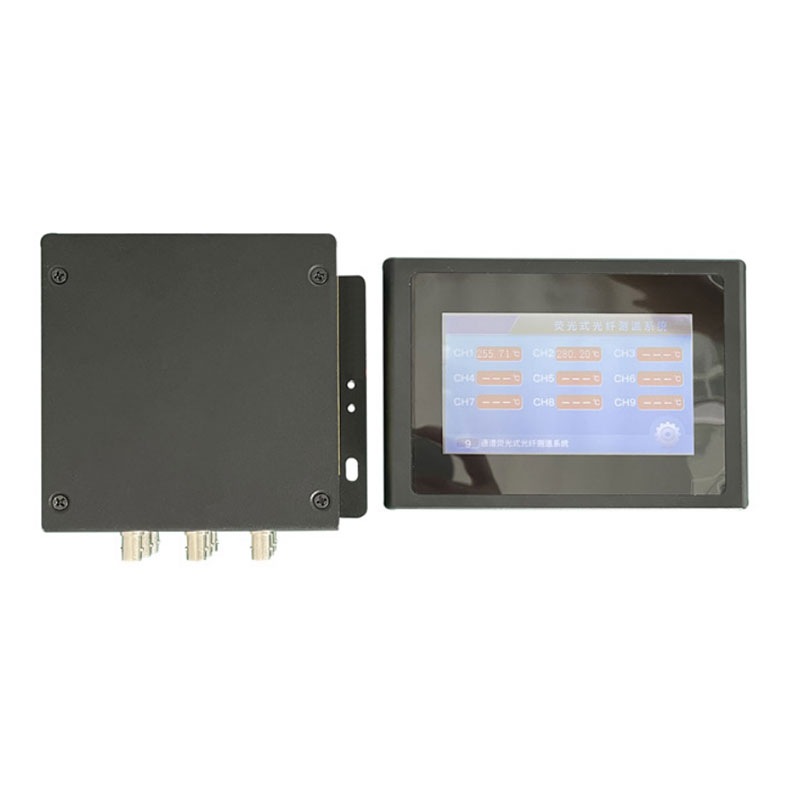

DYGX — 传感器数量
示例：DYGX -6 表示6路光纤测温装置

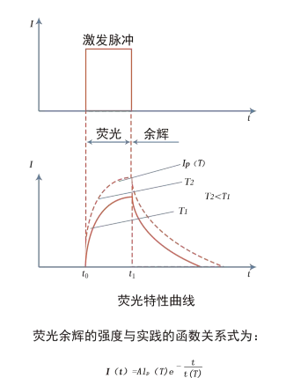

荧光光纤测温装置是针对高压开关柜、刀闸开关、电缆接头、变压器等高压电力设备因绝缘老化或接触不良所引发故障和火灾的早期预测而设计的。开关柜、刀闸开关、电缆接头、变压器等设备属于强电流、高电压的电气设备，其电气环境条件相对恶劣（诸如电磁场辐射、浪涌、电脉冲等电磁干扰大），而光纤具有电绝缘、本征安全、不受电磁干扰等特性，所以传感器的探头可以直接以接触的方式安装在被测点上，“零距离”地监测开关触头、电缆接头的温度异常来预测可能发生的故障，防止电气火灾的发生。 荧光光纤测温装置主要应用在高压电磁环境中，对高压电气设备（如变压器、开关柜等）的高压部件（如高压电缆接头、母排、开关触头等），以及微波环境中进行高可靠性、高精度温度在线监测监控。
外形尺寸：长*宽*高 154mm*113mm*76mm（不含卡扣端子）
外形尺寸图
开孔尺寸：131*79（mm）
7.1 液晶屏界面-温度监测
主页实时温度显示：测温范围-40℃～+200℃，刷新频率为1次/秒。
颜色说明：绿色光圈：正常 红色光圈：超温 蓝色光圈：低温
基本设置界面可以设置时间，更改485通讯地址，以及更改屏幕背光点亮时间
通讯参数：使用RS485通讯，默认通信地址1，波特率9600，无校验（通讯规约见末尾）
如需进入报警设置首先要输入密码进行验证，初始密码1000。
每个测温探头报警值可单独设定，超温报警设定范围（0-150），低温报警（0-80）
当温度达到设定值时，对应的报警节点会导通。
当超温或低温报警设定值为0时，关闭对应报警。
报警记录可以存储200条，在报警设置输入密码1111可以删除报警记录。
若出现配件不齐全或配件损坏，请及时与我公司联系。
DYGX — 传感器数量
示例：DYGX -6 表示6路光纤测温装置
荧光光纤测温装置是针对高压开关柜、刀闸开关、电缆接头、变压器等高压电力设备因绝缘老化或接触不良所引发故障和火灾的早期预测而设计的。开关柜、刀闸开关、电缆接头、变压器等设备属于强电流、高电压的电气设备，其电气环境条件相对恶劣（诸如电磁场辐射、浪涌、电脉冲等电磁干扰大），而光纤具有电绝缘、本征安全、不受电磁干扰等特性，所以传感器的探头可以直接以接触的方式安装在被测点上，“零距离”地监测开关触头、电缆接头的温度异常来预测可能发生的故障，防止电气火灾的发生。 荧光光纤测温装置主要应用在高压电磁环境中，对高压电气设备（如变压器、开关柜等）的高压部件（如高压电缆接头、母排、开关触头等），以及微波环境中进行高可靠性、高精度温度在线监测监控。
- 光纤传感器对强电场、强磁场天然免疫，为特殊工业应用领域提供最佳热管理解决方案；
- 工业化结构设计，操作简单易用；
- 经过工业化环境适应性检验，保证在工业恶劣应用环境中的适应性；
- 工业化安全设计，抗干扰性强，稳定可靠；
| 通道数 | 9通道 |
| 测温范围 | -40℃～+200℃ |
| 测温精度 | ±0.5℃ |
| 测温分辨率 | 0.1℃ |
| 供电方式 | AC/DC110~220V通用 |
| 功耗 | ＜3W |
| 通信接口 | RS485 |
| 继电器输出 | 2路继电器 |
| 继电器容量 | AC250V 10A |
| 光纤接头 | 标准ST型 |
| 探头直径 | Φ2.3mm |
| 光纤长度 | 1.2米+4米延长线（可定制6米或8米延长线） |
| 报警类型 | 超温报警、超温预警 |
| 主机安装方式 | 导轨式安装 |
| 主机尺寸 | 162mm*113mm*88mm（不含安装结构尺寸） |
| 显示方式 | RS485接LCD液晶屏（选配） |
| 液晶屏尺寸（长x宽x厚） | 138*86*23（mm） |
| 液晶屏规格 | 4.3寸 |
| 液晶屏安装方式 | 嵌入式固定扣安装 |
| 液晶屏安装开孔(长x宽) | 131*79（mm） |

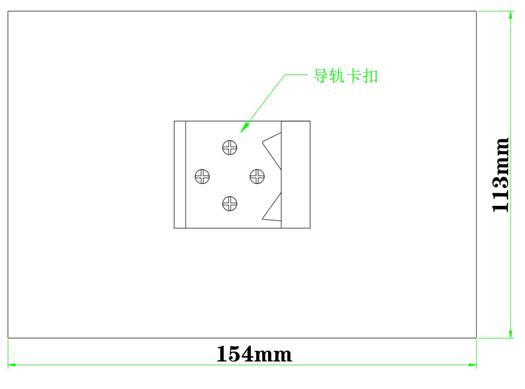

外形尺寸：长*宽*高 154mm*113mm*76mm（不含卡扣端子）
五、荧光光纤显示器

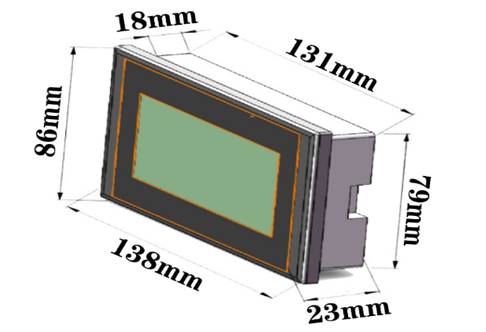

本产品可选配4.3寸荧光光纤显示器，显示9通道温度值。温度显示分辨率0.1℃。上电后，液晶显示温度是0℃，设备启动完成后正常显示温度（需等待45秒左右操作）。外形尺寸图
开孔尺寸：131*79（mm）

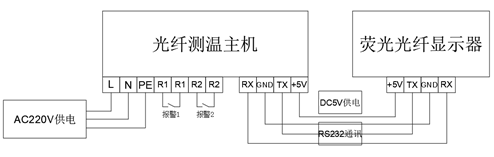

六、测温主机连接
- 准备好本装置及一个显控器触摸屏；

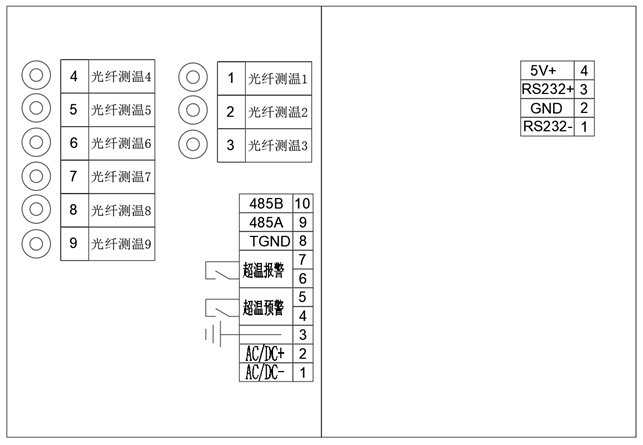

- 将本装置安置在适当位置，按照端子定义接好线；

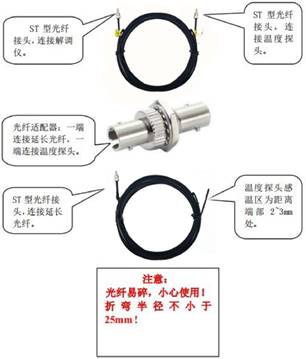

- 取下传感器光缆及延长线插头上的防尘帽（注意把取下的防尘帽保管好，以备光纤取下时使用）。
- 用手捏住光缆插头后端的金属部分，对准延长线一端光纤插座插入并旋转使卡槽卡住。同理，将延长线的另一端与设备光纤座连接。
- 将光纤温度探头以规范的方式固定于被测物体上；
- 将通讯线与接线端子对应接好，并连接主机和显示屏（连接线出厂已配好，线长可定制）。
- 若需要温度数据转发，将485通讯电缆一端接入主机通讯接口（A、B），另一端接入到数据接收设备。

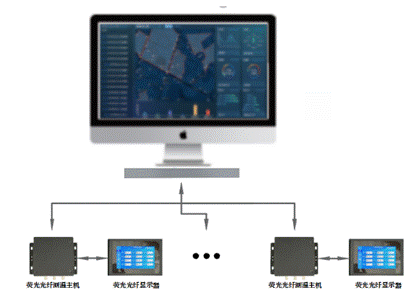

七、系统配置
此符号表示485通讯未连接
7.1 液晶屏界面-温度监测
主页实时温度显示：测温范围-40℃～+200℃，刷新频率为1次/秒。
颜色说明：绿色光圈：正常 红色光圈：超温 蓝色光圈：低温
7.2液晶屏界面-基本设置
基本设置界面可以设置时间，更改485通讯地址，以及更改屏幕背光点亮时间
通讯参数：使用RS485通讯，默认通信地址1，波特率9600，无校验（通讯规约见末尾）
7.3 液晶屏界面-报警设置
如需进入报警设置首先要输入密码进行验证，初始密码1000。
每个测温探头报警值可单独设定，超温报警设定范围（0-150），低温报警（0-80）
当温度达到设定值时，对应的报警节点会导通。
当超温或低温报警设定值为0时，关闭对应报警。
7.4 液晶屏界面-报警记录
报警记录可以存储200条，在报警设置输入密码1111可以删除报警记录。
| 运输 | 贮存 |
|
|
