选型说明
DYXX — 保护方式 — 电压等级 — 机箱材质
保护方式：I 一次消谐，II 二次消谐（微机消谐）
电压等级：6~35kV 机箱材质：B 钣金，L 铝合金
示例：DYXX-I-35 表示35kV一次消谐装置
概述：
在中性点非有效接地系统中，一般接有电磁式电压互感器(以下简称PT)。为了测量三相对地电压和监视对地绝缘，PT的中性点直接接地。由于PT低压侧负载很小，接近于空载状态，从高压侧对地看入的等效励磁感抗很大，在某些切换操作或接地故障消失之后，PT的等效励磁感抗将与系统对地等效电容构成特殊的谐振回路，激发起各种谐波的铁磁谐振过电压，引起PT饱和，由于PT熔断器不能有效熔断数百至数千毫安的饱和励磁电流，最终导致PT烧损，PT柜、避雷器爆炸，母线短路、冲击主变、威胁工作人员人身安全等事故。对电网的安全运行构成了很大的威胁，并严重影响了供电的可靠性。在中性点非有效接地系统中，PT铁磁谐振过电压是出现最频繁、造成事故很多的一种内部过电压。

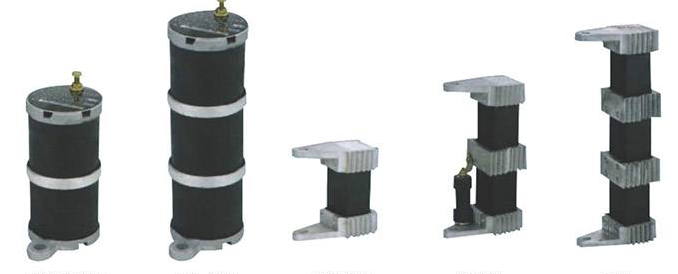

DYXX型6 ~ 35 kV电压互感器中性点用非线性电阻消谐阻尼器(简称消谐器)，是安装在6 ~ 35 kV电压互感器(以下简称压变或PT)一次绕组上。接线中性点与地之间的一种非线性电阻消谐阻尼器件。
DYXX消谐器的体积小、重量轻、散热快、强度高、便于安装。
使用条件：
适用于户内及户外；
环境温度-40℃~+60℃；
系统频率：50Hz，60Hz；
海拔高度不大于4000m ；
地震裂度8度以下地区；
大气中无严重污秽及浸蚀性介质的场所；
串接于交流6~35kV非有效接地系统PT一次绕组中性点与地之间，在一个系统中接有多台电压互感器时，应每台互感器的三相高压绕组中性点装一台消谐器，才能有效地限制弧光接地过电压和消除铁磁谐振。
技术参数：
DYXX — 保护方式 — 电压等级 — 机箱材质
保护方式：I 一次消谐，II 二次消谐（微机消谐）
电压等级：6~35kV 机箱材质：B 钣金，L 铝合金
示例：DYXX-I-35 表示35kV一次消谐装置
概述：
在中性点非有效接地系统中，一般接有电磁式电压互感器(以下简称PT)。为了测量三相对地电压和监视对地绝缘，PT的中性点直接接地。由于PT低压侧负载很小，接近于空载状态，从高压侧对地看入的等效励磁感抗很大，在某些切换操作或接地故障消失之后，PT的等效励磁感抗将与系统对地等效电容构成特殊的谐振回路，激发起各种谐波的铁磁谐振过电压，引起PT饱和，由于PT熔断器不能有效熔断数百至数千毫安的饱和励磁电流，最终导致PT烧损，PT柜、避雷器爆炸，母线短路、冲击主变、威胁工作人员人身安全等事故。对电网的安全运行构成了很大的威胁，并严重影响了供电的可靠性。在中性点非有效接地系统中，PT铁磁谐振过电压是出现最频繁、造成事故很多的一种内部过电压。
DYXX型6 ~ 35 kV电压互感器中性点用非线性电阻消谐阻尼器(简称消谐器)，是安装在6 ~ 35 kV电压互感器(以下简称压变或PT)一次绕组上。接线中性点与地之间的一种非线性电阻消谐阻尼器件。
DYXX消谐器的体积小、重量轻、散热快、强度高、便于安装。
使用条件：
适用于户内及户外；
环境温度-40℃~+60℃；
系统频率：50Hz，60Hz；
海拔高度不大于4000m ；
地震裂度8度以下地区；
大气中无严重污秽及浸蚀性介质的场所；
串接于交流6~35kV非有效接地系统PT一次绕组中性点与地之间，在一个系统中接有多台电压互感器时，应每台互感器的三相高压绕组中性点装一台消谐器，才能有效地限制弧光接地过电压和消除铁磁谐振。
技术参数：
| 型号 | 直流特性 kV/mA |
非线性系数α | 热容量250mA/10min |
| DYXX-I-6 (10) | 1.45—1.65/15 | 0.40—0.45 | 通过 |
| DYXX-I-35 | 4.0—4.2/42 | 0.40—0.45 | 通过 |
