选型说明
DYP — 保护对象 — 电压等级 — 相间距 — 计数器或监测装置
保护对象：A电机，B线路、变压器、发电机、开关、母线等，C电容，O中性点
电压等级：6~35kV
计数器或监测装置：J 6~10kV，IM 35kV
示例：DYP-B-12-J 表示12kV保护对象为线路带计数器的过电压保护器

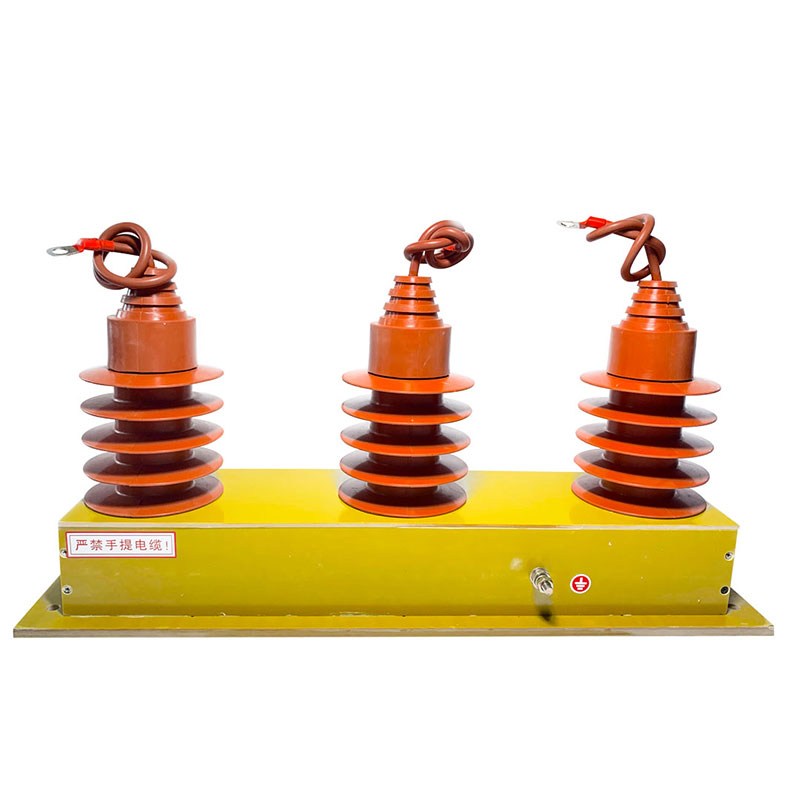

产品简介
大能容三相组合式过电压保护器(DYP) 是针对常规避雷器的缺点而设计的具有独特联 接方式和结构形式的过电压保护器。与常规的 避雷器相比，大能容三相组合式过电压保护器 具有不可比拟的优点，它广泛应用于电力、冶 金、化工、煤炭、轻工等行业，是保护变压器、 开关、母线、电动机及其它电气设备过电压和 操作过电压的理想设备。 该产品设计思路新颖、结构独特、参数 合理，提高了被保护设备的安全水平，在保护 高电压电动机及其它电气设备方面具有国内先 进水平。由于通流容量大，更适用于用电系统 中常见操作过电压以及设备绝缘相对薄弱的场 所中。 产品用途 大能容三相组合式过电压保护器，主要用于发 供电企业和用电企业的供电系统，用来保护变压器、 开关、母线、电动机等电气设备，可限制大气过电 压、真空断路器引起的开断过电压及各种操作过电 压，对相间和相对地的过电压均能起到可靠的限制作用
原理/特点

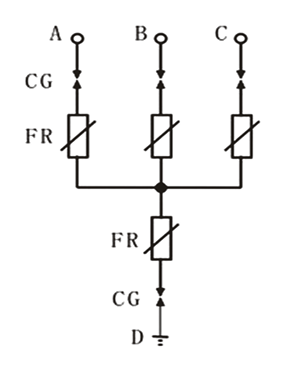

大能容三相组合式过电压保护器由四个带放 电间隙和氧化锌电阻串联的单元组成，如右图所 示，图中FR为氧化锌非线性电阻，CG为放电间 隙，由于采用对称结构，其中任意三个可分别接 A、B、C三相，另一相接地。大能容三相组合式 过电压保护器具有其它同类产品不可比拟的特点：
1、采用氧化锌非线性电阻和放电间隙相串联的结构，使两者互为保护。放电间隙使氧化锌 电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流，放电间隙 不再承担灭弧任务，产品的动作寿命可提高到104～105次。
2、电压冲击系数为1，在各种电压波形下放电电压值均相等，不受各种过电压波形的影响， 过电压保护值准确，保护性能优良。
3、DYP放电瞬时值与动作后的残压相近，无截波，更有利于保护设备的匝间绝缘
4、采用四星形接法，可使相间过电压大大降低，与常规避雷器相比，相间过电压降低了60～ 70％，保护的可靠性大为提高。
5、采用硅橡胶外套和高压电缆外引线结构的HKBG具有易安装、密封性强、体积小、耐震 (振)动等优点，可直接安装在开关柜的手车底盘上或PT柜上。
6、使用的环境温度为．-40℃~+60℃，海拔高度小于2000m(高于2000m请在订货时注明)。
7、在系统发生间歇性弧光接地过电压及铁磁谐振过电压时，其能量小于600A2ms方波冲击 能量时，HKBG可以起到保护作用。
8、大通流容量适用范围更广，且可被使用在对保护器保护性能要求更高的特殊场合。
9、DYP大能容防暴保护装置增加了防爆技术，当过电压保护装置由于任何原因造成损坏， 防暴器均可避免过电压保护装置爆炸而引发的短路事故。

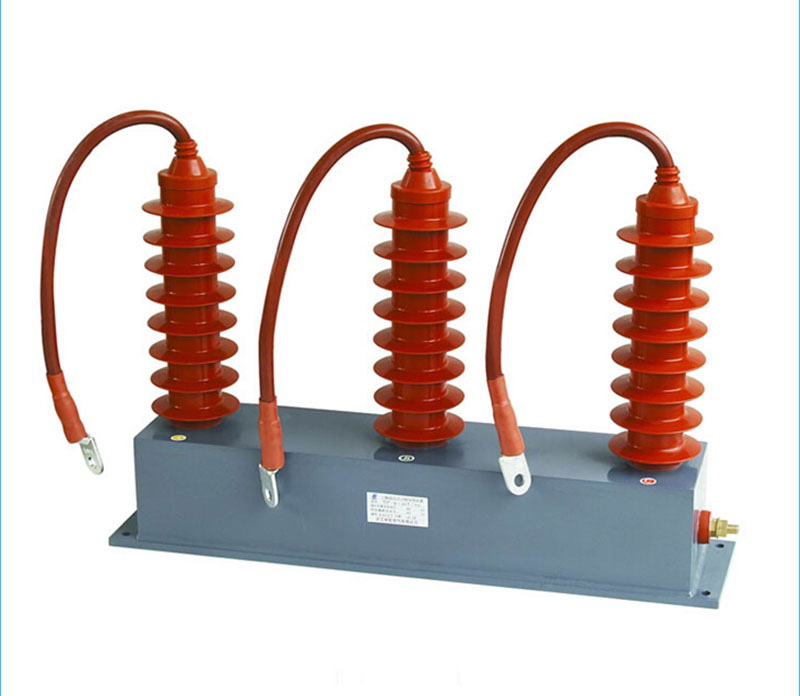

外形/结构

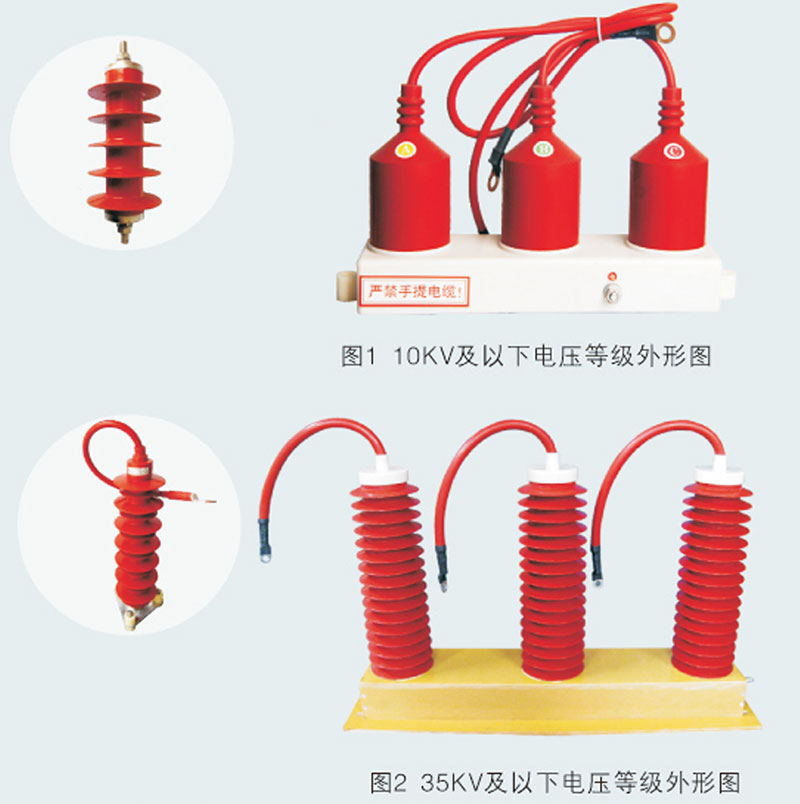

为了便于在手车等处安装，DYP采用三立柱式外形结构，将接地相埋装在底座中， 通过外引螺栓接地，A、B、C三相相间距为131mm，基本能和用户的母线装头或开关装头 对应连接。 这样的结构不仅美观，而且从DYP本体到设备装头之间的高压电缆基本呈平行 直线，无交叉碰靠，有利于安全运行。

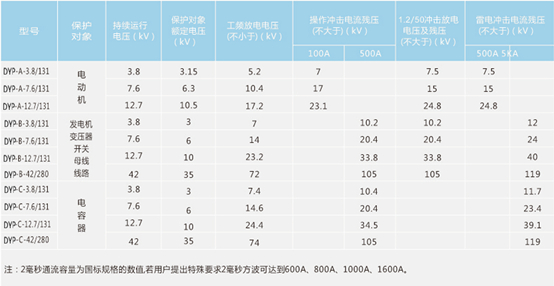

参数
