选型说明
DYYJ — 安装方式 — 功能代号
安装方式：D导轨，M 面板
功能说明：测温、局放、弧光、绝缘监测、电能质量、烟感、视频等
示例：由于搭配功能较多，由我司协助确定选型

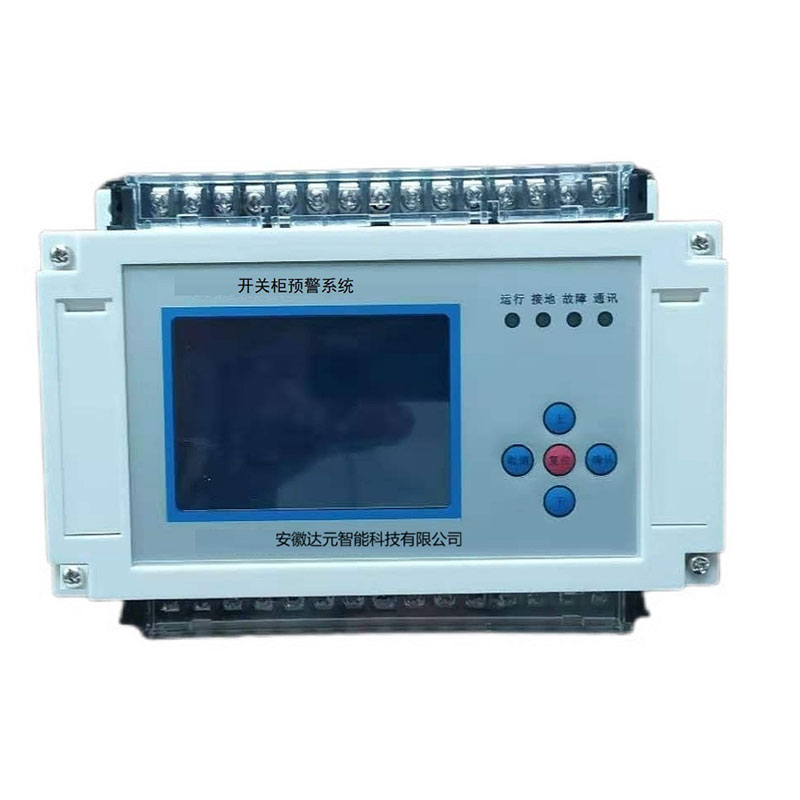

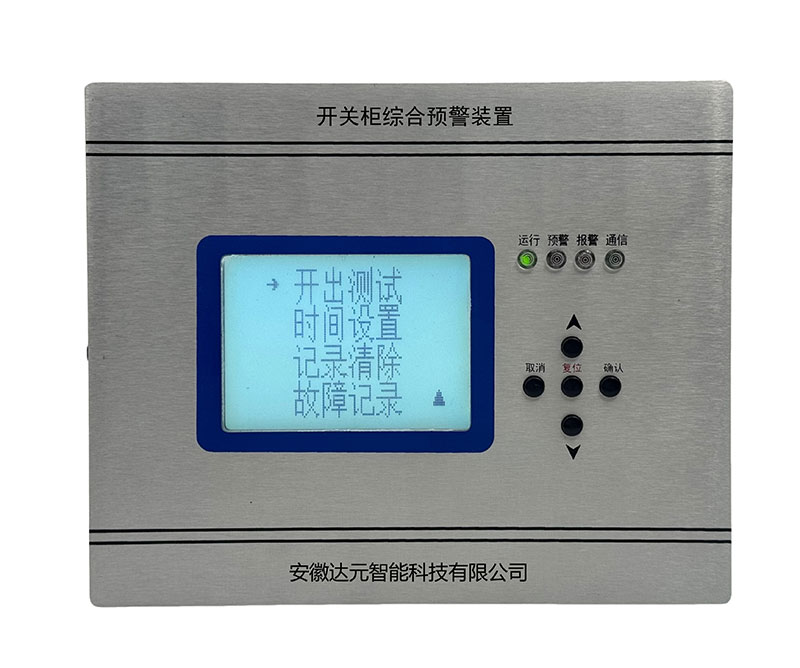

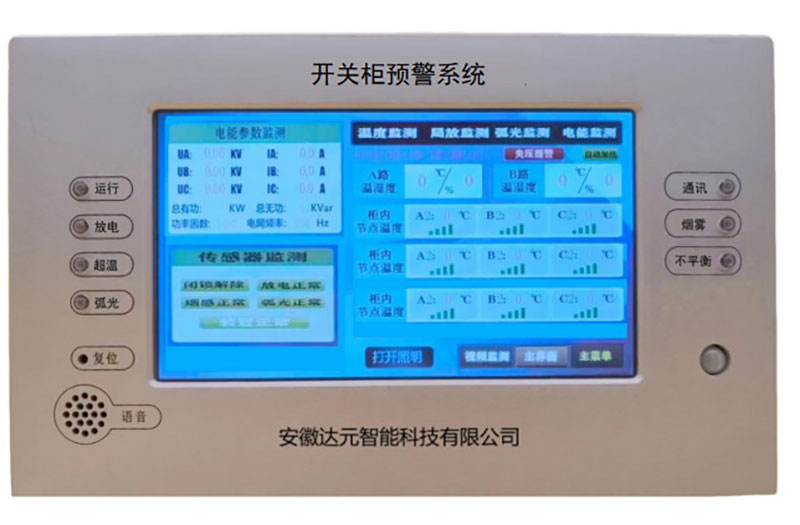

一、产品概述
本装置是我公司最新研发的立体、全方位监测开关柜的产品，可以同时代替监测断路器铜排电缆接触面温度、局部放电监测、电能监测、烟雾报警等功能。
1.1、开关柜温升监测的必要性
母线接头触点开关、刀闸开关、等重要设备接头处由于接触电阻和长期老化的双重作用 下，容易导致接触电阻进一步加大导致发热、温升严重。如不及时发现极易导致设备烧毁故障。影响供电的安全可靠性。
封闭式柜内运行中不允许打开测量温度。传统的红外手持测温无法做到24小时的实时监测与报警。解决问题的关键是实现温度的在线监测与预警。及时排除供电隐患。杜绝事故的发生。
1.2、局放的必要性
开关柜发生局部放电时，将会产生纳秒级陡度的电流脉冲。激发出频带很宽的电磁波。特高频检测传感器（即UHF传感器、TEV传感器及HFCT传感器）检测其中的高频电磁波频带在（300MHz-2000MHz），这个频段可以有效的避开开关柜的电晕干扰、工频干扰等可靠性高、抗干扰能力强。对各种局部放电类型均比较敏感，灵敏度可到几个PC。
UHF传感器、TEV传感器及HFCT传感器采用非接触式监测，不影响设备的正常运行、安全可靠。我司研发的UHF传感器采用一体式设计即接收、采集、计算与一体，避免高频信号传输的损耗。局放采集装置采用窄带滤波技术 、模糊算法、快速傅里叶变换、周期分组、类数据库匹配等算法可以排除现场各种干扰。
1.3、电能质量监测

电能质量监测装置，主要用于监测、分析、评估监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、数据统计、评估分析5个主要功能。实时监测分析的主要指标为：基本电气参量，电压偏差，谐波电压、谐波电流、间谐波、频率偏差、三相电压不平衡度等，所有实时监测的参量和电能质量指标均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分析功能。
1.4、弧光监测
吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。
1.5、烟雾报警及灭火
 主要监测柜内烟雾报警，必要时可启动气溶胶灭火。
1.6、视频监测
 两路视频实时监测，可通过显示屏实时查看柜内情况。
该装置可通过国家级检测中心IV级电磁抗干扰型式试验。同时通讯协议可通过国家级通信及规约检验，确保装置与整个监控系统兼容。

二、产品特点

21. 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
21. 采用工业级32位通信处理器
21. 低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗
21. WDT看门狗设计，保证系统稳定
21. 支持串口软件和远程维护

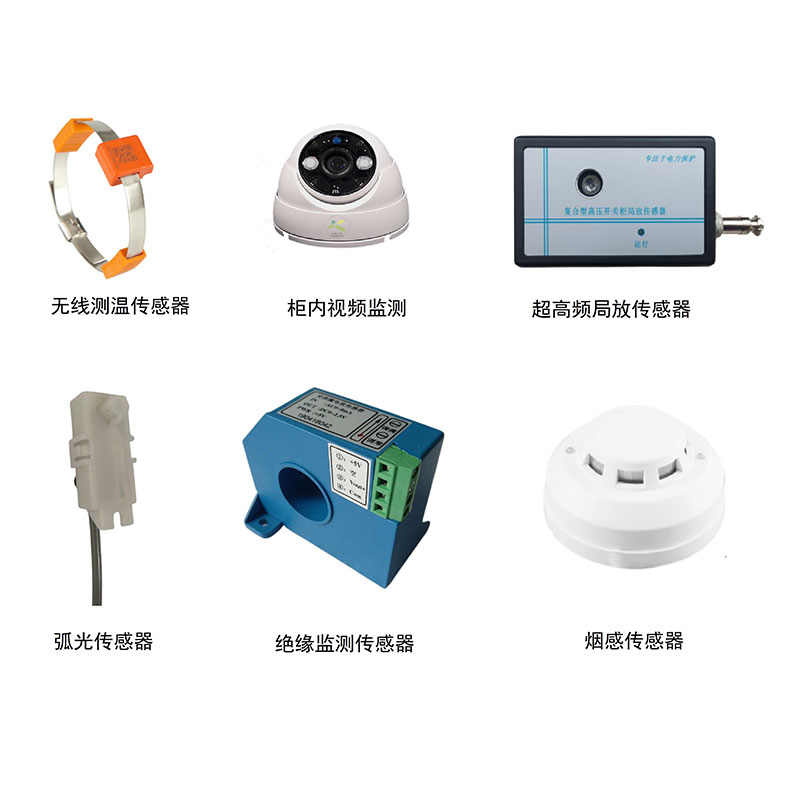

21. 多种传感器可选择，可根据现场要求选择相适用的测温传感器
21. 在线温度实时测量，温度准确性高、实时性强
21. 采用先进存储技术，断电后设定参数不丢失
21. 集成电力测量、局放监测、烟雾监测分析等功能
21. 配带视频监控功能
21. 触摸屏显示直观、分辨率高、操作方便

三、技术参数

3.1 装置技术参数

3.2 无线温度传感器技术参数

参数介绍
1、产品名称：微型无源无线温度传感器	2、产品名称：大无源无线温度传感器
传感器类型：无源	传感器类型：无源       防护等级：IP68
温度测量范围：-55℃～+125℃	温度测量范围：-55℃～+125℃
测量精度：±1℃	测量精度：±1℃
温度采样频率：默认10秒	温度采样频率：默认10秒
无线频率：433MHz	无线频率：2.4GHz
无线传输距离：433M≤200米（空旷距离）	无线传输距离： 2.4G≤50米（空旷距离）
工作电源：感应取电  启动电流：≥5A	工作电源：感应取电  启动电流：≥10A
安装方式：捆绑式	安装方式：捆绑式
主体尺寸：26*22.5*9.9mm	主体尺寸：380*46*21mm
无源传感器
3、产品名称：有源表带式测温传感器
传感器类型：有源
温度测量范围：-55℃～+125℃
测量精度：±1℃
温度采样频率：默认30秒
无线频率：2.4GHz
无线传输距离： 2.4GM≤50米（空旷距离）
工作电源：电池取电
安装方式：捆绑式
主体尺寸：350*43*20mm

3.3、摄像头参数

安装操作
   摄像头部分跟底部可拆卸，安装时把底部拆下来用螺丝固定在柜内，底座安装完成后再把摄像头部分拧紧在底座上；安装螺丝孔径大小6.8mm。
摄像头安装在断路器左上角处（红色圆圈处）可以监测这个断路器情况；具体走线方式需根据柜子厂家布线规则来定义

安装图片

3.4、复合型局放传感器

3.5、弧光传感器



3.6、烟感传感器

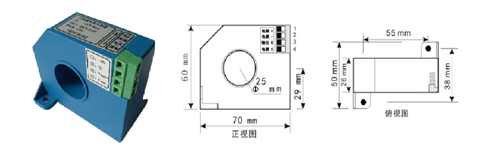

3.7、绝缘监测传感器

3.8、电力参数

四、触摸界面显示

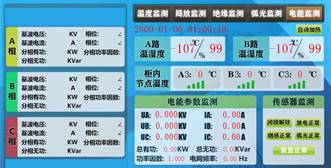

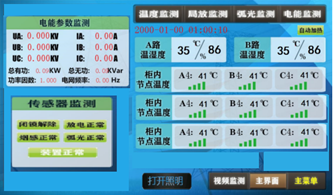

5.1、界面显示

界面显示一次系统模拟图、两路温湿度传感器显示、加热模式、无线测温温度、电能参数、传感器状态；可以通过“打开照明”按钮控制照明继电器、功能点击对应功能进入数据展示界面。

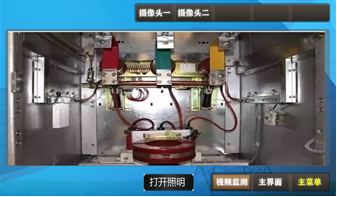

5.2、视频监控

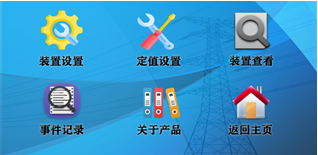

5.3、主菜单

 ​​​​​​​
装置设置：可设置柜名、时间、加热模式、通讯地址和波特率、显示屏、报警输出投退；
定值设置：温湿度定值、各传感器定值、电能参数变比定值；
装置查看：温湿度、无线测温温度、电能质量参数、各传感器状态；
事件记录：查看故障类型、发生时间、故障参数等；
关于产品：软硬件版本号和更新时间；
返回主页：返回菜单到主页。

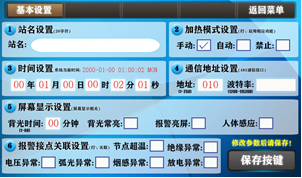

5.4、装置设置

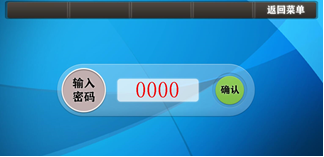

进入“装置设置”菜单后需要输入密码“1000”


站名设置：可设置柜子名称，不超过10个字；
时间设置：设置实时时间；
加热模式：三种模式可选择，手动模式为强制加热，自动模式是达到设置的定值后才启动加热，禁止加热为强制退出加热；
通讯设置：通讯地址和波特率均可设置；
屏幕设置：设置背光灯亮时间，也可以设置常亮（但不建议），报警亮屏为在出现报警的时候可亮屏，人体感应亮屏为在有人经过时屏自动亮（建议使用该功能）；
报警接点设置：报警接点可以投入或退出使用。

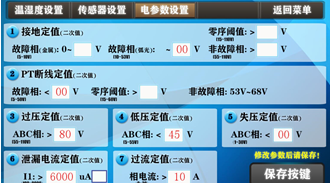

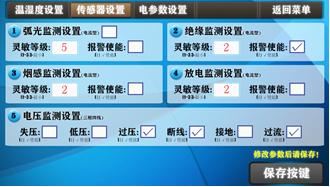

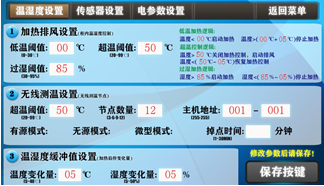

5.5、定值设置

5.6、装置查看

电力参数：电压电压幅值、基波电压电流值、有功、无功、相位角、功率因数等参数；
温湿度：温湿度实时显示；
无线测温显示：可显示3-15点测温实时值；
传感器状态：局放、烟感、弧光、绝缘泄露电流传感器实时状态；

5.7、产品信息

六、开孔尺寸与接线图

装置开孔尺寸:232*130mm，深度100mm(含接线端子)

安装方式：嵌入式安装

温湿度传感器外形尺寸（单位：mm）

安装方式：35mm导轨安装

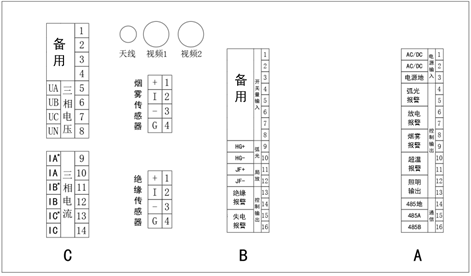

背后端子接线图

1、装置供电电源为A1~A3端子，接入电压为AC85～265V或DC110～370V。 2、其它按装置端子接线图接好并校对正确后，方可接通工作电源。 3、以上为装置标准端子定义。
