选型说明
DYXX — 保护方式 — 电压等级 — 机箱材质
保护方式：I 一次消谐，II 二次消谐（微机消谐）
电压等级：6~35kV 机箱材质：B 钣金，L 铝合金

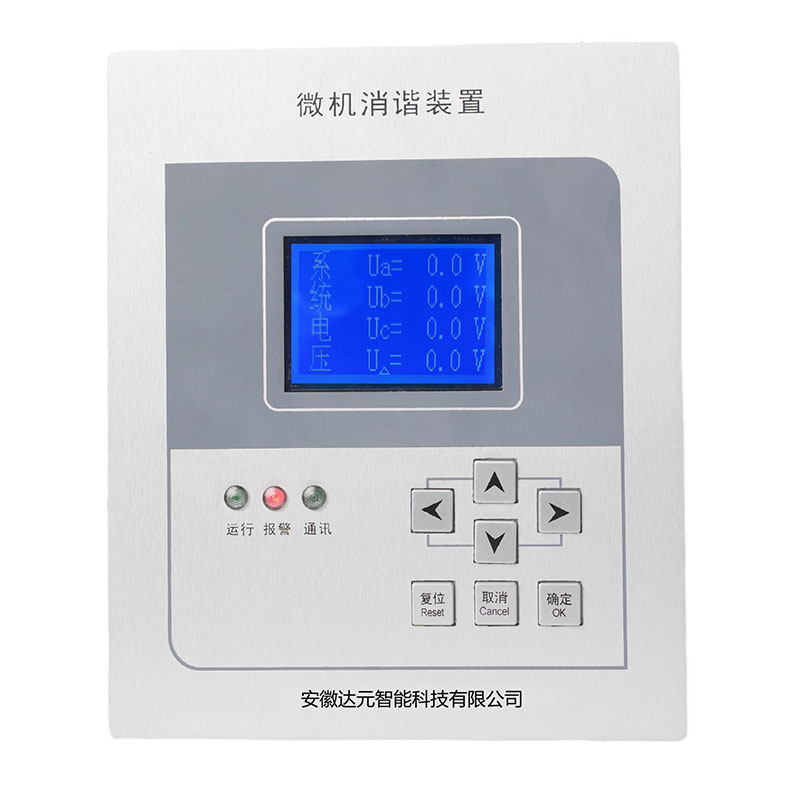

示例：DYXX-II-10L 表示10kV铝合金机箱微机消谐装置
一、产品概述
1.概述
微机消谐装置将微机技术用于电网电压监测报警和远程遥信，利用计算机快速、准确的数据处理能力实现故障报警等功能。通过对系统电压采集，对电网谐振时的各种频率成份进行快速傅里叶分析，准确的辨别出：过压故障、低压故障、失压故障、接地故障、断线故障和铁磁谐振故障。
本装置对电力系统的运行故障均准确判断，动作迅速。如果是接地、过压、低压、失压、失电、断线等故障，微机控制器发出报警驱动信号，使外部报警电路立刻工作，发出报警；如果是电网谐振，无论是倍频（3倍频）、分频（2分频、3分频）还是工频，微机控制器都可有效识别并立刻发出指令使消谐电路投入，实现快速消谐，并发出报警。
完善地实现了电压监测、接地监测、消除谐振等功能，并能实时记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。
2.功能及特点
DYXX — 保护方式 — 电压等级 — 机箱材质
保护方式：I 一次消谐，II 二次消谐（微机消谐）
电压等级：6~35kV 机箱材质：B 钣金，L 铝合金
示例：DYXX-II-10L 表示10kV铝合金机箱微机消谐装置
一、产品概述
1.概述
微机消谐装置将微机技术用于电网电压监测报警和远程遥信，利用计算机快速、准确的数据处理能力实现故障报警等功能。通过对系统电压采集，对电网谐振时的各种频率成份进行快速傅里叶分析，准确的辨别出：过压故障、低压故障、失压故障、接地故障、断线故障和铁磁谐振故障。
本装置对电力系统的运行故障均准确判断，动作迅速。如果是接地、过压、低压、失压、失电、断线等故障，微机控制器发出报警驱动信号，使外部报警电路立刻工作，发出报警；如果是电网谐振，无论是倍频（3倍频）、分频（2分频、3分频）还是工频，微机控制器都可有效识别并立刻发出指令使消谐电路投入，实现快速消谐，并发出报警。
完善地实现了电压监测、接地监测、消除谐振等功能，并能实时记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。
2.功能及特点
- 模块化设计，结构紧凑，高速DSP核处理器使运算实时性和动作准确性得以保证；
- 实时监控系统状态，对出现的异常运行状态做出准确判断，并及时动作；
- 工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；
- 故障追忆功能，显示最近20次历史故障记录；
- 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
- 双硬件看门狗电路确保软件运行的可靠性；
- 中文液晶显示，运行状态清晰，菜单式操作，方便易用；
- 本常规控制器适用于频率为50HZ的电力系统中，若系统频率不满足要求，请咨询我司技术支持。

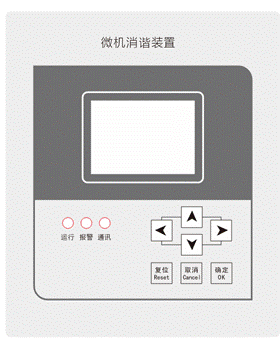

3．装置正面效果图
- 运行：正常运行指示灯，闪烁频率1Hz;
- 报警：故障指示，系统正常运行后熄灭；
- 通讯：远方遥信，指示灯闪烁；
- ←↑↓→：菜单选择和参数调整按键；
- 确认：进入下级菜单和确认参数设定按键；
- 取消：返回上级菜单和取消参数设定按键；
- 复位：系统重新启动按键。

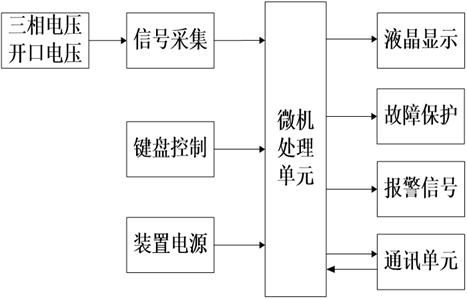

本装置是基于电压互感器提供的电压信号而设计的产品。装置总体结构如下图所示：主要由微机处理单元模块、信号采集模块、键盘控制模块、装置电源模块、液晶显示模块、故障保护模块、报警信号模块和通讯单元模块构成。
- 操作说明
- 通电开机后液晶屏显示：
当装置上电后，将显示系统运行状态和当前时间。界面将以 5S 时间循环显示系统状态和系统的电压，也可以通过方向按键来进行显示界面切换。
3．按下“确认”按键进入主菜单界面：
通过“↑↓”按键选择操作项目，选定项为反色显示。按下“确认”可进入要操作的子菜单界面。主菜单共有 5 项，还有 3 项如下图：
4．故障追忆
通过“↑↓”按键查询最近 20 次故障的历史记录。按下“取消”返回主菜单。
5．时间设置
通过按“←→”按键选择修改时间参数（选中项反色显示），“↑↓”按键来修改时间，显示的时间依次为“年-月-日-时-分”，“确认”按键保存新设置的时间并返回主菜单, “取消”按键不保存新设置的时间并返回主菜单。
6．站号设置
6．站号设置
通过按“←→”按键选择修改站号参数（选中项反色显示），“↑↓”按键来修改站号， “确认”按键保存新设置的站号并返回主菜单，“取消”按键不保存新设置的站号并返回主菜单。
7．参数设置
通过“↑↓”按键选择操作项目，选定项为反色显示。参数设置菜单共有 6 项，还有 3 项如下图：
按下“确认”可进入要操作的子菜单界面。
“↑↓”按键选择设置参数的项目，选中项目反色显示；通过按“←→”按键选择具体修改的参数，再通过“↑↓”设置参数； “取消”按键返回主菜单; “确认”按键进入具体参数设置项目。
三、使用环境
-
- 供电电源：AC/DC 110V~220V 50~60HZ；
- 海拔高度：小于 2000m，特殊情况下可达 4000m；
- 工作环境温度：-10℃- 60℃；
- 空气相对湿度：90% (25℃)、50% (40℃) ；
- 使用地点不得有腐蚀性气体、蒸汽、导电尘埃；
- 不得有爆炸性气体和破坏绝缘性气体；
- 安装地点具有防风、防雨和防尘设施。
- 本常规控制器适用于频率为50HZ的电力系统中，若系统频率不满足要求，请咨询我司技术支持。

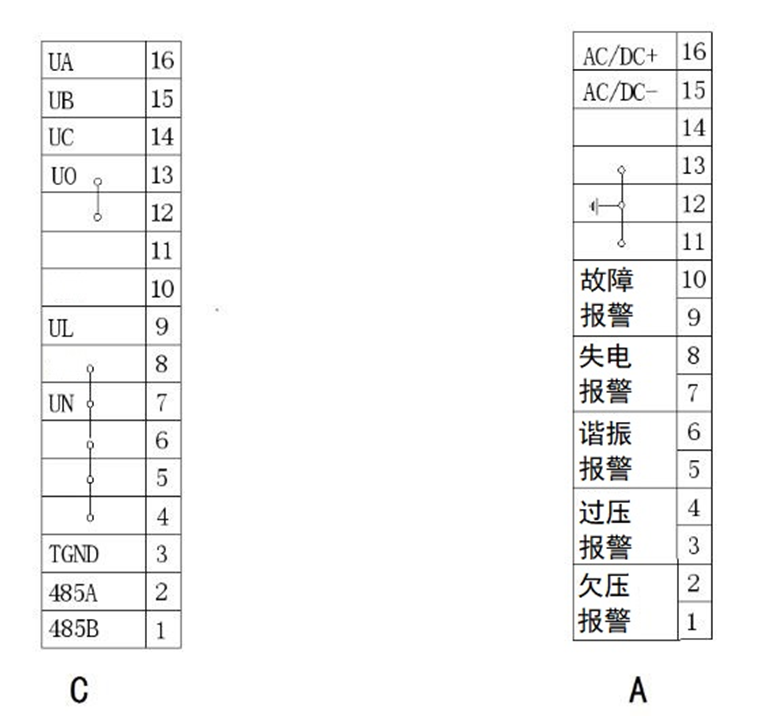

四、装置端子接线图
| 端子序号 | 定义功能 | 说明 | |
| 端子A | A5~A6 | 谐振报警（常开） | |
| A7~A8 | 失电报警（常闭） | ||
| A9~A10 | 故障报警（常开） | ||
| A11~A16 | 装置电源 | AC/DC 110`220V | |
| 端子C | C1~C3 | RS485通讯接口 | |
| C7、C9 | 零序电压输入口 | ||
| C12~C16 | 三相电压输入口 | ||
五、安装尺寸(mm)
深度：131mm，前面板尺寸160*195mm
六．通讯规约
MODBUS（RTU 模式）通讯规约，具体请与我司技术人员沟通
