- 详细介绍
1、型号、意义及选型表
DYCK — 产品系列 — 附加功能
产品系列：350开关状态显示，600液晶显示智能操控，650数码管显示智能操控
900带无线测温操控，950带光纤测温操控
附加功能：传感器数量和规格 Y有源 W无源
示例：DYCK-900-6Y 表示带6点有源无线测温智能操控
2、产品概述
产品功能强大，使用于3-35KV 户内开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议。
能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。
3、技术指标
工作温度：－20℃～＋65℃
工作湿度：≤95％RH
介质强度：≥AC2000V
绝缘性能：≥100MΩ
抗电磁干扰性能：符合IEC255－22的标准规定
工作电源：AC85～265V/DC110～300V
湿度测量范围：20%～99%RH
温度测量范围：－20℃～＋80℃
湿度测量精度：±3.0%RH
温度测量精度： ±1℃
响应时间：≤2s
人体接近感应时间：≤3秒
人体接近语音提示时间：0～29秒
开关量输入端子和显示关联关系：动态配置
通讯方式：RS485通讯接口
发射模块与接受模块间空旷距离：1、＜100米

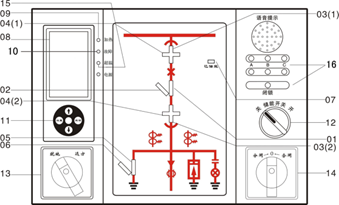

4、功能
01断路器合指示 09加热指示
02断路器分指示 10 加热故障指示
03（1）、03（2）工作位置指示 11 操作键盘
04（1）、04（2）试验位置指示 12 储能旋钮
05 接地开关合指示 13 远方/就地转换开关
06 接地开关分指示 14分/合闸转换开关
07 储能指示 15接点超温指示
08 液晶显示界面 16带电显示、验电及闭锁
4．1断路器状态显示
4．2 手车位置显示
4．3接地开关位置显示
4．4弹簧储能显示
4．5带电显示及闭锁功能
4．6自动加热除湿控制及温湿度数字显示功能
4．7人体感应探头
4．8手动照明
4．9智能语音防误提示功能
4．10转换开关功能
4．11验电核相功能
4．12通讯功能
5、安装尺寸与接线图
5．1安装尺寸
外形尺寸：263mm×186mm×98.5 mm 开孔尺寸：249mm×173mm

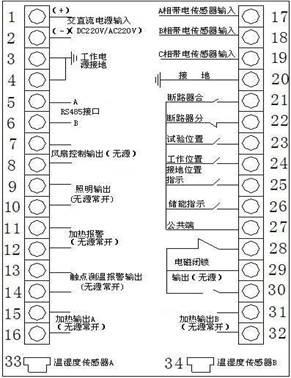

5．3接线图(后视图)

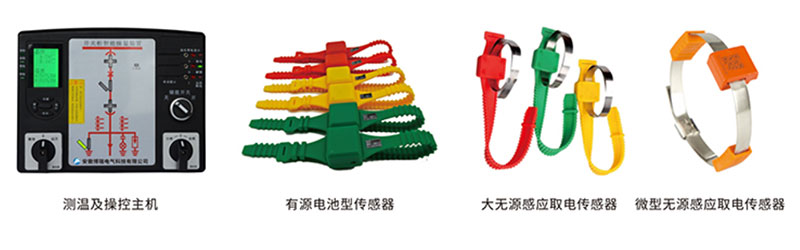

5．4无线温度传感器尺寸及参数
尺寸：W 43× L 350 ×H 20mm
特点及参数
1.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。
2.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。
3.内模块发射距离为20～30米。
4.测温范围-20℃～150℃。
安装
测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。
①.把表带状的测温模块放在被测物体上。
②.把表带状的测温模块的一端穿过另一端。
③.直到表带状的测温模块紧紧地套在被测物体上。
④.把延长部分的表带剪掉。
⑤.安装时柜体要停电。
无线测温示图如下：
6路无线测温发射模块：颜色为（黄、绿、红），进线室为（A1、B1、C1），出线室为（A2、B2、C2）。
（6点测温示意图）

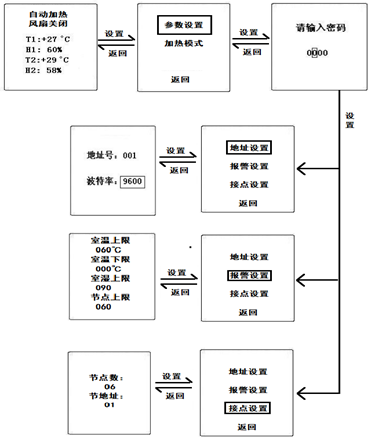

6、显示与设置说明
6．1参数显示
6．2加热设置
7、通信
本产品具备通讯功能，具体请与我司技术人员沟通
DYCK — 产品系列 — 附加功能
产品系列：350开关状态显示，600液晶显示智能操控，650数码管显示智能操控
900带无线测温操控，950带光纤测温操控
附加功能：传感器数量和规格 Y有源 W无源
示例：DYCK-900-6Y 表示带6点有源无线测温智能操控
2、产品概述
产品功能强大，使用于3-35KV 户内开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议。
能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。
3、技术指标
工作温度：－20℃～＋65℃
工作湿度：≤95％RH
介质强度：≥AC2000V
绝缘性能：≥100MΩ
抗电磁干扰性能：符合IEC255－22的标准规定
工作电源：AC85～265V/DC110～300V
湿度测量范围：20%～99%RH
温度测量范围：－20℃～＋80℃
湿度测量精度：±3.0%RH
温度测量精度： ±1℃
响应时间：≤2s
人体接近感应时间：≤3秒
人体接近语音提示时间：0～29秒
开关量输入端子和显示关联关系：动态配置
通讯方式：RS485通讯接口
发射模块与接受模块间空旷距离：1、＜100米
4、功能
01断路器合指示 09加热指示
02断路器分指示 10 加热故障指示
03（1）、03（2）工作位置指示 11 操作键盘
04（1）、04（2）试验位置指示 12 储能旋钮
05 接地开关合指示 13 远方/就地转换开关
06 接地开关分指示 14分/合闸转换开关
07 储能指示 15接点超温指示
08 液晶显示界面 16带电显示、验电及闭锁
4．1断路器状态显示
4．2 手车位置显示
4．3接地开关位置显示
4．4弹簧储能显示
4．5带电显示及闭锁功能
4．6自动加热除湿控制及温湿度数字显示功能
4．7人体感应探头
4．8手动照明
4．9智能语音防误提示功能
4．10转换开关功能
4．11验电核相功能
4．12通讯功能
5、安装尺寸与接线图
5．1安装尺寸
外形尺寸：263mm×186mm×98.5 mm 开孔尺寸：249mm×173mm
5．3接线图(后视图)5．4无线温度传感器尺寸及参数尺寸：W 43× L 350 ×H 20mm
特点及参数
1.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。
2.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。
3.内模块发射距离为20～30米。
4.测温范围-20℃～150℃。
安装
测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。
①.把表带状的测温模块放在被测物体上。
②.把表带状的测温模块的一端穿过另一端。
③.直到表带状的测温模块紧紧地套在被测物体上。
④.把延长部分的表带剪掉。
⑤.安装时柜体要停电。
无线测温示图如下：
6路无线测温发射模块：颜色为（黄、绿、红），进线室为（A1、B1、C1），出线室为（A2、B2、C2）。
（6点测温示意图）
6、显示与设置说明
6．1参数显示
6．2加热设置
7、通信
本产品具备通讯功能，具体请与我司技术人员沟通
