选型说明
DYZH — 功能代号 — 传感器数量
功能说明：弧光、无线测温、局放、绝缘监测、操控、烟感、电能质量、实时 视频、断路器特性等功能
示例：由于搭配功能较多，由我司协助确定选型

一、产品概述
该产品是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

二、产品特点

21. 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
21. 采用工业级32位通信处理器
21. 低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗
21. WDT看门狗设计，保证系统稳定
21. 支持串口软件和远程维护
21. 多种传感器可选择，可根据现场要求选择相适用的测温传感器
21. 在线温度实时测量，温度准确性高、实时性强
21. 采用先进存储技术，断电后设定参数不丢失
21. 集成电力测量、局放监测、弧光监测、绝缘监测分析等功能
21. 配带视频监控功能
21. 触摸屏显示直观、分辨率高、操作方便

三、技术参数

3.1 装置技术参数

技术参数		技术指标
使用环境	环境温度	-35℃～+55℃（正常工作）
	环境湿度	≤95%
	大气压力	80～110KPa
	海拔高度	≤3500米
工作电源	电    源	AC85～265V/DC110～370V
	功    耗	≤10W
	隔离耐压	2KV
绝缘性能	抗电强度	外壳与端子之间大于AC2000V
	绝缘性能	外壳与端子之间大于100ΜΩ
	抗 震 性	10～55～10Hz 2g  1min
	抗 干 扰	符合GB/T17626.8-1998标准
环境温湿度测量	温度测量范围	-25℃～+70℃，±1℃
	湿度测量范围	0～99%RH，±5%RH
电气接点在线测温	温度测量范围	-55℃～+155℃，±1℃
	管理无线传感器数量	≤15只
视频监控	接口方式	航空插头
	摄像头路数	≤2只
通讯方式	通讯接口	RS485接口
	通讯协议	Modbus协议
	波特率	1200bps,2400 bps,4800 bps,9600 bps
	数据格式	8个数据位、1个停止位、无校验
数据保存时间	响应时间	≤4s
	保存时间	≥10年

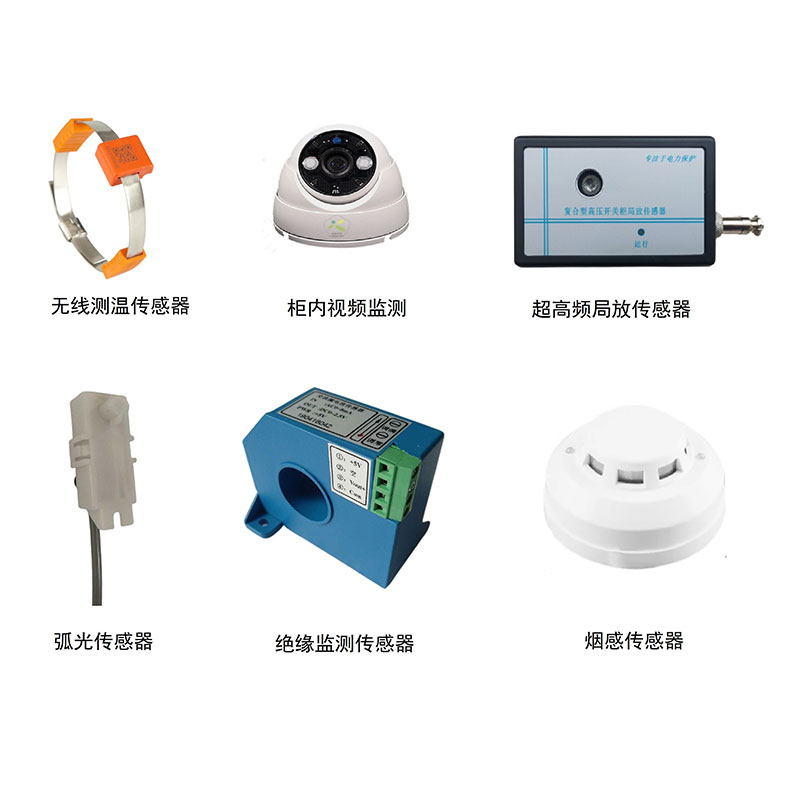

3.2 无线温度传感器技术参数



参数介绍
1、产品名称：微型无源无线温度传感器	2、产品名称：大无源无线温度传感器
传感器类型：无源	传感器类型：无源       防护等级：IP68
温度测量范围：-55℃～+125℃	温度测量范围：-55℃～+125℃
测量精度：±1℃	测量精度：±1℃
温度采样频率：默认10秒	温度采样频率：默认10秒
无线频率：433MHz	无线频率：2.4GHz
无线传输距离：433M≤200米（空旷距离）	无线传输距离： 2.4G≤50米（空旷距离）
工作电源：感应取电  启动电流：≥5A	工作电源：感应取电  启动电流：≥10A
安装方式：捆绑式	安装方式：捆绑式
主体尺寸：26*22.5*9.9mm	主体尺寸：380*46*21mm
无源传感器
3、产品名称：有源表带式测温传感器
传感器类型：有源
温度测量范围：-55℃～+125℃
测量精度：±1℃
温度采样频率：默认30秒
无线频率：2.4GHz
无线传输距离： 2.4GM≤50米（空旷距离）
工作电源：电池取电
安装方式：捆绑式
主体尺寸：350*43*20mm



3.3、摄像头参数

红外夜视摄像头技术参数
最高像素大小	1280*720
输出图像格式	默认MJPG格式
支持分辨率及频率	1280*720 MJPG 30帧  640*480 MJPG 30帧
灵敏度	3300mV/Lux-scc
最低照度	0.01ux
接口类型	航空插头
镜头	标配3.6mm
供电方式	航空插头供电
工作温度	-20—60度
线长	5米
红外夜视	支持，需定制
补光灯板	4颗超清点阵红外灯珠
安装部位	断路器室、电缆室、隔离刀闸室等
安装方式	螺丝固定

安装操作
   摄像头安装时把底部用螺丝固定在柜内，安装螺丝有配。
安装位置示意图

摄像头安装在断路器左上角处（红色圆圈处）可以监测这个断路器情况；具体走线方式需根据柜子厂家布线规则来定义。




3.4、复合型局放传感器

复合型局放传感器技术参数
频率范围	3-60MHz，0dBuV-70dBuV
测量范围	0-60dBmV
分辨率	1 dBmV
精度	39db
动态范围	69db
外形尺寸	110*70*45mm
尺寸	吸附式安装



3.5、弧光传感器

弧光传感器技术参数
测量范围	10～200000lx
分辨率	100lx
精度	±100lx
默认现长	5米
安装方式	螺丝固定式





3.6、绝缘监测传感器

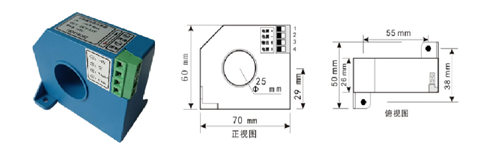

微电流绝缘监测传感器
介质损耗	tanδ=-500%～500%
电容量	Cx=10pF～0.3µF
电容比值	Cx:Cn=1:1000～1000:1
阻性电流	Irp=10µA～10mA
容性电流	Icp=100µA～300mA
相位	α=-180°～180°
频率	f=45Hz～55Hz
默认线长	7米
安装方式	螺丝固定



3.7、烟感传感器

烟雾传感器
工作电压	DC9-35VDC
工作电流	<10mA，待机<2mA
工作温度	-25℃-50℃
环境湿度	<95%RH
检测面积	20m²
默认线长	3米
安装方式	螺丝固定

3.8、电力参数

技术参数			技术指标
电力参数	电流		范围：0.030~6A，精度：0.2%
	电压		范围：9~400V，精度：0.2%
	有功功率		范围：0～99999999kw，精度：0.5%
	无功功率		范围：0～99999999kvar，精度：0.5%
	功率因素		范围：0.0～0.99,精度：0.5%
	频率		范围：40-60Hz,精度：±0.01Hz
	有功电能		0～99999999 Mwh,0.5%
	无功电能		0～99999999 Mvarh,1.0%
	计量电压		三相三线3×100V，3×380V 三相四线3×57.7V , 3×220V
	基本电流（Ib）		1A，5A,
接线方式	三相四线、三相三线
电力参数功能配置表
三相电流	√	三相电压		√	有功功率	√
无功功率	√	频率		√	视在功率	√
功率因数	√	有功电能		√	无功电能	√

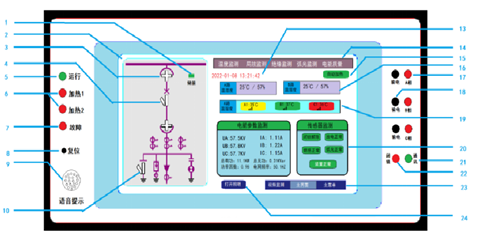

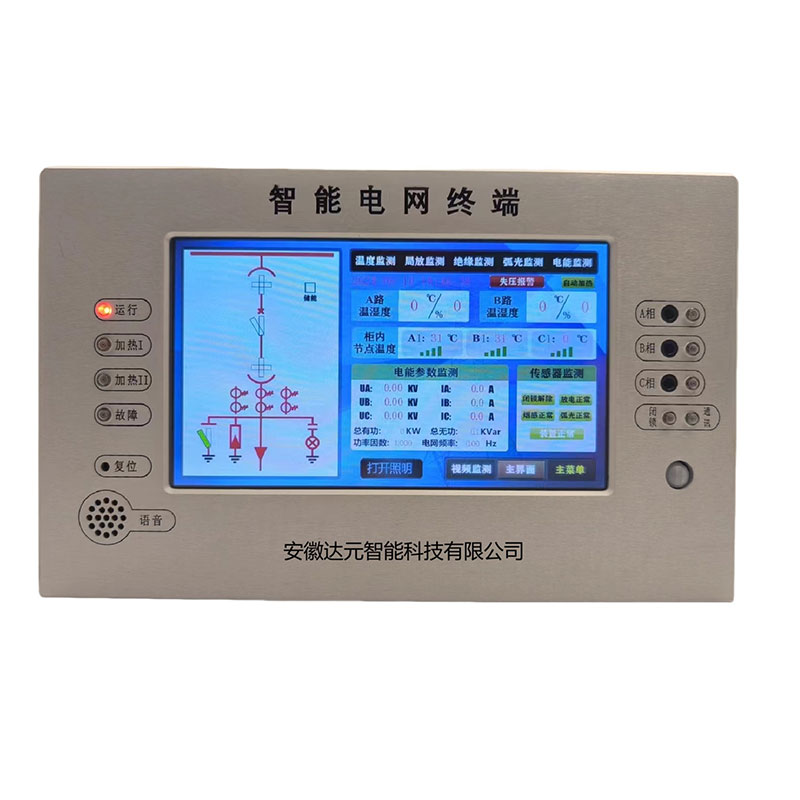

四、装置面板功能图

序号	功能	序号	功能
1	储能位置显示	13	实时时间显示
2	触摸屏显示界面	14	功能菜单选择
3	实验/工作位置显示	15	加热模式显示
4	断路器合分闸显示	16	两路温湿度显示
5	运行指示	17	三相带电指示
6	加热指示	18	三相验电孔
7	故障指示	19	无线测温显示
8	装置复位按键	20	各传感器状态显示
9	语音报警	21	通讯指示灯
10	接地指示灯	22	闭锁指示灯
11		23	菜单选择
12		24	照明按钮

五、触摸界面显示

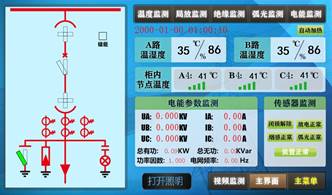

5.1、界面显示

界面显示一次系统模拟图、两路温湿度传感器显示、加热模式、无线测温温度、电能参数、传感器状态；可以通过“打开照明”按钮控制照明继电器、功能点击对应功能进入数据展示界面。

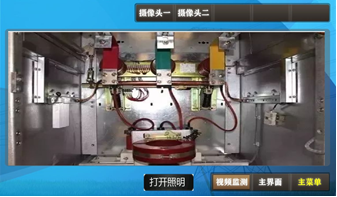

5.2、视频监控

可带入两路视频监控，用于监测断路器实时状态，摄像头自带LED照明灯珠，可以通过“打开照明”按钮观看更清楚。

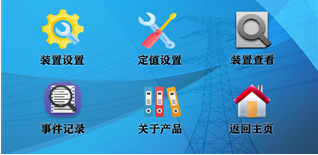

5.3、主菜单

装置设置：可设置柜名、时间、加热模式、通讯地址和波特率、显示屏、报警输出投退；
定值设置：温湿度定值、各传感器定值、电能参数变比定值；
装置查看：温湿度、无线测温温度、电能质量参数、各传感器状态；
事件记录：查看故障类型、发生时间、故障参数等；
关于产品：软硬件版本号和更新时间；
返回主页：返回菜单到主页。

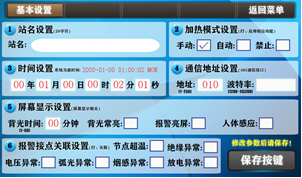

5.4、装置设置

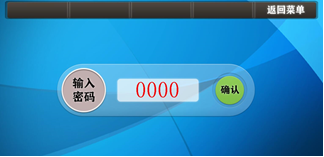

进入“装置设置”菜单后需要输入密码“1000”


站名设置：可设置柜子名称，不超过10个字；
时间设置：设置实时时间；
加热模式：三种模式可选择，手动模式为强制加热，自动模式是达到设置的定值后才启动加热，禁止加热为强制退出加热；
通讯设置：通讯地址和波特率均可设置；
屏幕设置：设置背光灯亮时间，也可以设置常亮（但不建议），报警亮屏为在出现报警的时候可亮屏，人体感应亮屏为在有人经过时屏自动亮（建议使用该功能）；
报警接点设置：报警接点可以投入或退出使用。



5.5、定值设置

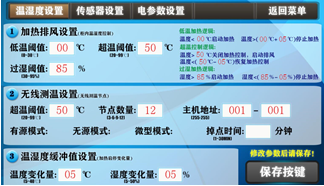

5.5.1 温湿度和无线测温设置
低温阈值：低于设置温度，在自动模式下可启动加热；
超温阈值：超过设置温度，会启动报警指示灯和继电器；
过湿阈值：超过设置湿度，在自动模式下可启动加热；
无线测温设置：超过设置温度，会启动报警指示灯和继电器。接点路数、主机地址、传感器类型、掉点时间均由出厂人员设置；
温湿度缓冲值设置：防止在临界值状态导致频繁启动加热或报警。

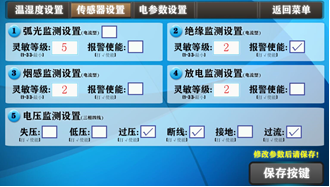

5.5.2 传感器设置；
弧光监测设置：可选择投退功能，可设置灵敏度和报警功能投退；
烟感监测设置：可设置灵敏度和报警功能投退；
绝缘监测设置：可设置灵敏度和报警功能投退；
局放监测设置：可设置灵敏度和报警功能投退；
电压监测设置：系统电压电流异常可报警投退，具体定值可进入电参数设置。

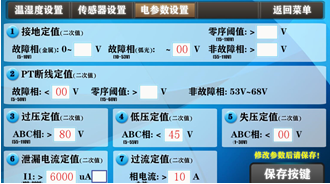

5.5.3 电能参数设置；
接地设置：故障相建议设置0~45V之间，非故障相设置80~100V之间，零序阈值设置在20-50V之间；
PT断线定值：故障相建议设置0~5V之间，零序阈值设置在30-40V之间；
过压设置：建议设置70~85V之间；
低压设置：建议设置40~50V之间；
失压设置：建议设置5~10V之间；
泄露电流设置：泄露电流定值建议设置6000~9000uA之间；
过流设置：建议设置额定电流的1.2倍以上；
通过“保存按键”保存设置数据。

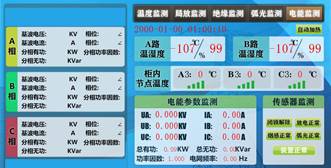

5.6、装置查看

电力参数：电压电压幅值、基波电压电流值、有功、无功、相位角、功率因数等参数；
温湿度：温湿度实时显示；
无线测温显示：可显示3-15点测温实时值；
传感器状态：局放、烟感、弧光、绝缘泄露电流传感器实时状态；

5.7、产品信息

     显示软硬件版本信息和更新时间。


六、开孔尺寸与接线图

装置开孔尺寸:232*130mm，深度125mm(含接线端子)

安装方式：嵌入式安装

温湿度传感器外形尺寸（单位：mm）

安装方式：35mm导轨安装

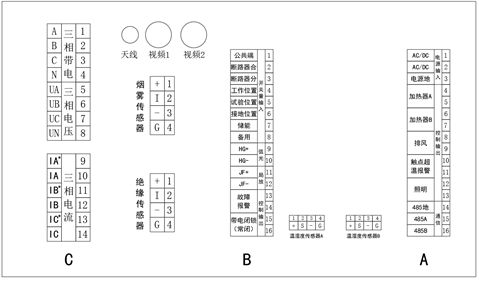

背后端子接线图

1、装置供电电源为A1~A3端子，接入电压为AC85～265V或DC110～370V。 2、一次回路模拟显示部分端子为：B1~B8，所有开关量均为无源接点输入。 3、其它按装置端子接线图接好并校对正确后，方可接通工作电源。 4、以上为装置标准端子定义。
