概述：
我国3~35KV电力供电系统中存在如下几种过电压，断路器开闭动作过程产生的操作过电压、单相撞地时产生的弧光过电压和雷击时产生的大气过电压等。目前，尚无针对这些过电压的完整的保护方案，供电系统还经常会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中装设的过电压保护产品的性能有关系外，系统本身的复杂性对过电压有着重要的影响。对于不同的系统，使用过电压保护产品时需考虑系统输电线路的类型、输配电线路的网络结构、负责的性质和系统的接地方式等。
针对如此复杂的系统，使用一种或几种过电压保护产品难以全面抑制各种类型的系统过电压，如避雷器、组合式过电压保护器、消弧线圈及各种原理的消弧装置和PT消谐器等，尽管在这些系统中装设各种过电压保护产品，但因产品保护特性不能很好的匹配，无法彻底有效地抑制系统过电压，同一系统中装设不同厂家的过电压保护产品更是如此。

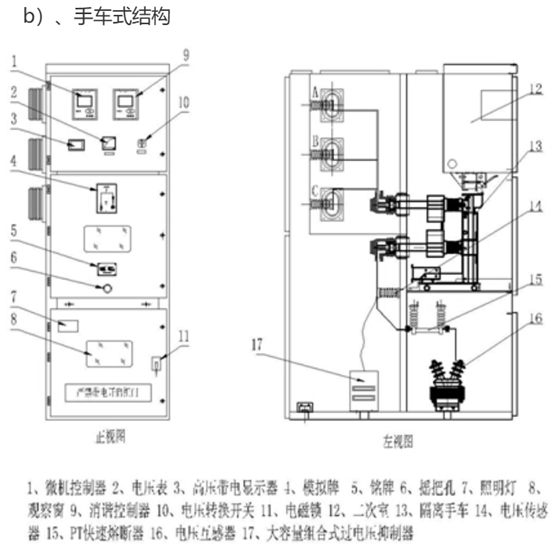

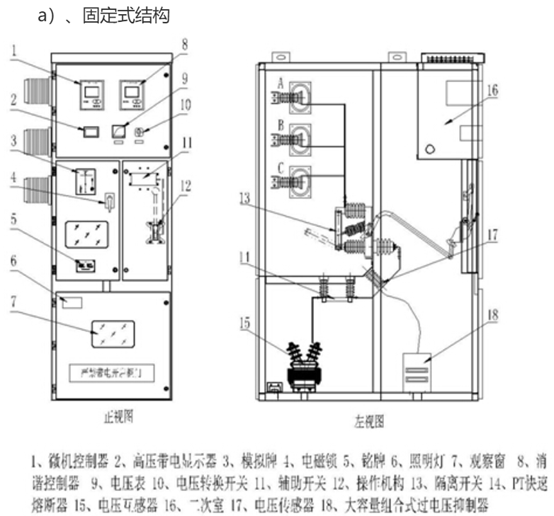

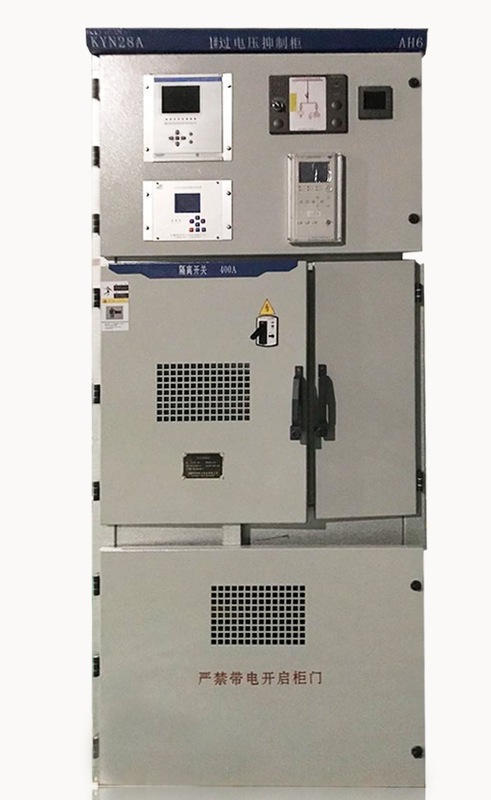

针对目前中低压系统中过电压防治难的现状，我公司研制生产了电网过电压抑制保护装置（以下简称抑制柜，型号DYG-YZ）。该柜可弥补系统中过电压保护元件及装置的不足，监测并有效抑制各种过电压，提升了系统的过电压保护水平。
适用范围：
DYG-YZ抑制柜适用于3~35KV电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器柜和专用避雷器柜。
工作原理：
抑制柜采用大容量综合过电压保护装置器，能够有效平缓过电压的上升前沿并消平电压尖峰，可以全面消除 系统过电压保护的死区。
抑制柜在正常运行时，柜内智能微机装置实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP高速、重复的数据处理能力实现博立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对系统的各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护功能。
当系统出现谐振，y抑制柜智能微机装置根据系统谐振的不同频率实现快速动作，输出相应的开关量接点，用于报警，并快速的实现液晶显示。也可根据用户需要加装特制的一次消谐装置。
产品特点：
◆该抑制柜是根据不同用户的系统参数进行设计生产；
◆消除系统过电压保护的死区；
◆吸收大能量的系统过电压；
◆取代了PT柜，性价比高；
◆实时监测母线电压，具有带电显示功能；
◆模块化设计，结构紧凑，技术先进，高速DSP核处理器确保运算实时性和动作准确性；
◆实时监控，准确判断系统异常运行状态，并及时输出相应的开关量接点信号，用于报警；
◆工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
◆故障追忆功能，显示最近20次发生的历史故障记录；
◆具有良好的电磁兼容性，设和在强电磁干扰的复杂环境中应用；
◆双硬件看门狗电路确保软件运行的可靠性；
◆中英文液晶显示，运行状态清晰，菜单式操作，方便易用。
订货须知
（1） 用户应提供相关的系统额定电压、系统最大单相接地电容电流，作为装置的设计依据。
（2） 柜体的尺寸，由我公司工程师进行设计并经用户签字确认以后，方能最终确定。
（3） 用户应明确装置的功能（包括基本功能和附加功能），签定相对应的技术协议，如有特殊要求应在订货时提出。
（4） 需要其它额外附件或备件，应在订货时注明所需的备件名称、规格及数量。
我国3~35KV电力供电系统中存在如下几种过电压，断路器开闭动作过程产生的操作过电压、单相撞地时产生的弧光过电压和雷击时产生的大气过电压等。目前，尚无针对这些过电压的完整的保护方案，供电系统还经常会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中装设的过电压保护产品的性能有关系外，系统本身的复杂性对过电压有着重要的影响。对于不同的系统，使用过电压保护产品时需考虑系统输电线路的类型、输配电线路的网络结构、负责的性质和系统的接地方式等。
针对如此复杂的系统，使用一种或几种过电压保护产品难以全面抑制各种类型的系统过电压，如避雷器、组合式过电压保护器、消弧线圈及各种原理的消弧装置和PT消谐器等，尽管在这些系统中装设各种过电压保护产品，但因产品保护特性不能很好的匹配，无法彻底有效地抑制系统过电压，同一系统中装设不同厂家的过电压保护产品更是如此。
针对目前中低压系统中过电压防治难的现状，我公司研制生产了电网过电压抑制保护装置（以下简称抑制柜，型号DYG-YZ）。该柜可弥补系统中过电压保护元件及装置的不足，监测并有效抑制各种过电压，提升了系统的过电压保护水平。
适用范围：
DYG-YZ抑制柜适用于3~35KV电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器柜和专用避雷器柜。
工作原理：
抑制柜采用大容量综合过电压保护装置器，能够有效平缓过电压的上升前沿并消平电压尖峰，可以全面消除 系统过电压保护的死区。
抑制柜在正常运行时，柜内智能微机装置实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP高速、重复的数据处理能力实现博立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对系统的各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护功能。
当系统出现谐振，y抑制柜智能微机装置根据系统谐振的不同频率实现快速动作，输出相应的开关量接点，用于报警，并快速的实现液晶显示。也可根据用户需要加装特制的一次消谐装置。
产品特点：
◆该抑制柜是根据不同用户的系统参数进行设计生产；
◆消除系统过电压保护的死区；
◆吸收大能量的系统过电压；
◆取代了PT柜，性价比高；
◆实时监测母线电压，具有带电显示功能；
◆模块化设计，结构紧凑，技术先进，高速DSP核处理器确保运算实时性和动作准确性；
◆实时监控，准确判断系统异常运行状态，并及时输出相应的开关量接点信号，用于报警；
◆工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
◆故障追忆功能，显示最近20次发生的历史故障记录；
◆具有良好的电磁兼容性，设和在强电磁干扰的复杂环境中应用；
◆双硬件看门狗电路确保软件运行的可靠性；
◆中英文液晶显示，运行状态清晰，菜单式操作，方便易用。
订货须知
（1） 用户应提供相关的系统额定电压、系统最大单相接地电容电流，作为装置的设计依据。
（2） 柜体的尺寸，由我公司工程师进行设计并经用户签字确认以后，方能最终确定。
（3） 用户应明确装置的功能（包括基本功能和附加功能），签定相对应的技术协议，如有特殊要求应在订货时提出。
（4） 需要其它额外附件或备件，应在订货时注明所需的备件名称、规格及数量。
