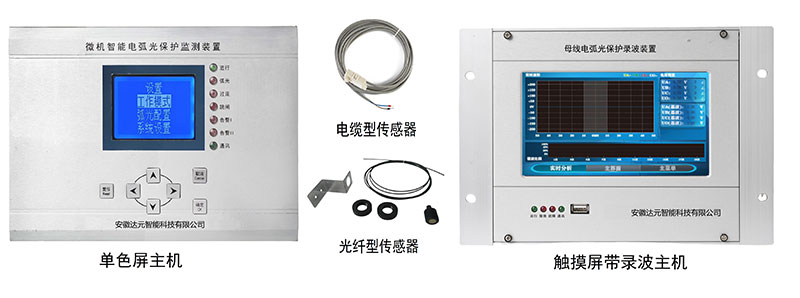

选型说明
DYHG — 装置组成 — 传感器数量+附加功能
装置组成：Z 主机，C 传感器
附加功能：L录波  G光纤
示例：DYHG-ZL 表示带录波功能弧光保护主机

第一章、装置简介

1.1概述

在我国，中、低压母线短路故障中，重点设备和人员伤害主要由电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低，动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，甚至会引起“火烧连营”的恶性事故，冲击变压器一次运行，影响整个电网的安全运行。
该产品采用的双核DSP处理器，同时具备上电自检功能。内置SD卡，具备高速AD及FPGA采样和功能强大的数字信号处理能力、快速浮点数运算能力以及大数据存储功能，装置采样信号取自于宽频传感器，其频宽达到100MHz，具有很好的频率响应特性。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点，同时利用微处理器的强大逻辑运算能力快速实现液晶显示、故障报警、远程通信和数据保护等功能。
该装置配备高清7寸触摸屏可实现人机交互界面进行查询和各种定值的设置。装置同时具有记录故障类型以及故障时刻的波形，能记录系统电流以及弧光波形，最多可以记录500条动作信息以及故障波形。波形记录可通过U盘导出到电脑，利用专用软件进行深入分析。装置还具备有RS485、以太网通信、GPS的B码校时接口、掉电数据保护等功能。
该装置可通过国家级检测中心IV级电磁抗干扰型式试验。同时通讯协议可通过国家级通信及规约检验，确保装置与整个监控系统兼容。


1.2电弧光产生的原因

引起开关柜弧光短路故障的原因很多，一般分为以下五类
1）绝缘故障：主要是柜中绝缘材料爬距不足，未满足加强绝缘要求，在脏污环境，天气潮湿下发生绝缘故障。另外，由于绝缘材料材质缺陷，运行年限较长的开关柜，在强电磁场作用下绝缘老化，也可能造成绝缘损坏而导致故障。
2）载流回路不良：由于一些接头截面不够，紧固螺栓松动，手车柜触头接触不良，在大电流流过时引起发热，冒火进而引起相间，相对地击穿等等。
3）外来物体的进入：如小动物（老鼠等）进入开关柜内部，或维修人员在工作完成后将工具遗留在开关柜内。
4）人为操作错误：如走错间隔，误操作，未对工作区域进行接地，未对工作区域进行验电等。
5）系统方面的原因：如系统容量增大，接地方式改变，电缆应用增多，保护及自控装置配置不当，系统谐振过电压等。


1.3电弧光的危害

开关柜内的发生短路弧光的功率可高达100MW，电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长，燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜，高明亮的弧光和有毒气体对人体也有巨大的伤害。

1.4作用及应用领域

电弧光保护系统，可以起到以下作用：

1. 减少或降低电弧光对于人体的伤害；
2. 减少或降低电弧光短路故障对于设备的损害；
3. 避免变压器因近距离母线故障造成破坏，延长变压器的使用寿命；
4. 缩短电弧光故障切除时间，避免波及站内直流系统造成重大损失；
5. 减少因电弧光故障造成设备停运的时间，更快地恢复供电；

电弧光保护系统，主要应用于以下场合：
1）电力变电站
2）火电厂电气段开关柜母线室及馈线柜
3）风电场升压站集电线路开关柜
4）箱式变电站
5）铝镁行业大型直流整流柜

• 技术指标

2.1使用环境

①海拔高度：小于2500m，特殊情况下可达4000m；
②工作环境温度：-25℃- 60℃；
③空气相对湿度：90% (25℃)、50% (40℃)
④使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体；安装地点具有防风、防雨和防尘设施。

2.2输入量额定值

①额定电流：1A或者5A;
②电源电压：AC/DC 110-220V，±10％ ;
③待机功耗：<10W，工作功耗<15W;
④弧光传感器路数：≤48;

2.3输出量额定值

①共可输出接点数：8对
②接点允许电流：≤10A／AC250V

2.4通讯接口

①RS485接口
②B码校时接口（选配）
③网口（选配）

第三章、工作原理及功能

3.1工作原理

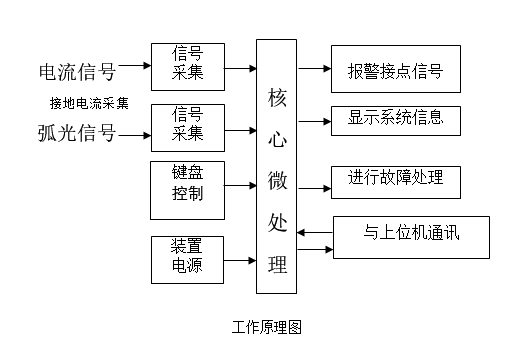

电弧光保护监测装置是基于系统电流信号和弧光感应传感器提供的信号而设计的产品。装置总体结构如下图所示：主要由微处理器模块、按键显示模块、信号输入模块、信号输出模块和电源模块构成。




工作原理图
3.2功能特点
1）动作迅速可靠：
   采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口。
2）全数字化设计：
本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。
3）保护原理简单、合理
   根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以有效的保证动作的准确性。
4）强大的电气性能：
弧光探头设计、连接线等全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果。装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性。
5）故障信息记录全面
在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录弧光探头检测到故障弧光的位置信息，且可以详细记录动作时刻的故障相电流值，并记录故障前后波形各200ms。

3.3组成单元

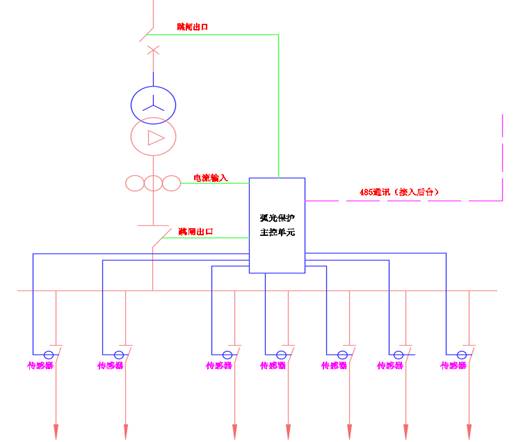

电弧光保护监测装置主要由主控单元和弧光传感器组成，为了适应现场的应用需求，分为了母线型弧光保护系统和馈线型弧光保护系统。如下图所示：

  弧光保护系统结构示意图
3.3.1 主控单元
主控单元是母线型弧光保护系统的核心。它检测分析故障信号、接收分析采集单元的弧光故障信号，并对两种信号进行综合分析判断。在满足跳闸条件时，发出跳闸指令以切除故障，一般安装在进线柜或紧邻进线柜的开关柜的二次控制门板上。
3.3.2 弧光传感器
弧光传感器中的探头安装在柜内各间隔中，可实现由简单到复杂、有选择性的保护。弧光探头作为光感应元件，在发生弧光故障时检测突然增加的光强。弧光传感器，前置探头采集弧光信号中的特有紫外光谱信息，并在探头处完成光信号采集并由主机完成光电信号的转换。


• 面板及操作说明

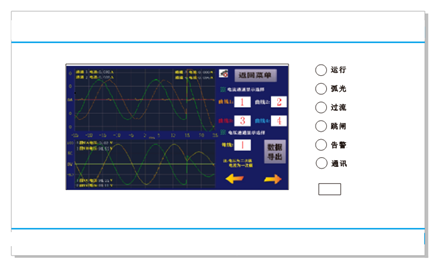

4.1主控单元面板布置图和说明

配置全中文液晶显示器，按级操作各菜单页面，根据菜单提示可对装置采集的各种数据、及各种事件进行监视、记录，可直接对装置进行参数修改、保护调试等操作；配置装置运行指示灯，运行人员可直观地了解电源工作状态、装置的运行状态，通讯的运行状态等；该装置还配置六个轻触式按键和一个复位按钮。

4.2信号灯说明

1)“运行”灯为绿灯，装置正常运行时，每秒闪烁1次，如果闪烁不正常说明运行处于不正常运行状态；
2)“弧光”灯为红灯，正常运行时熄灭，当任何一路弧光传感器感应到弧光时实时点亮；
3)“过流”灯为红灯，正常运行时熄灭，任一相电流超过设定值时点亮；
4)“跳闸”灯为红灯，正常运行时熄灭，任一保护功能跳闸时点亮；
5)“告警”灯为红灯，当达到动作条件并所处故障时电亮；
6)“通讯”灯为绿灯，当收到上位机正确信息并返回实时数据时通讯灯亮；

4.4操作说明



第五章、外形尺寸及端子定义

5.1 主控单元结构尺寸

主控单元采用全封闭标准机箱。机箱安装开孔尺寸图如下:


前面板尺寸为300*180mm，深度223mm（带接线端子）。

5.2主控单元端子图及定义

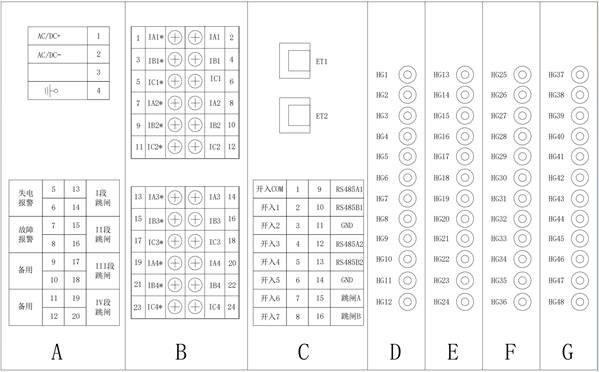

端子接线图

端子序号		定义功能	说明
端子A	A1~A4	提供电源输入接口	AC/DC 110`220V
	A5~A6	失电报警	无源常闭
	A7~A8	故障报警	无源常开
	A9~A10	备用	无源常开
	A10~A11	备用	无源常开
	A12~A13	第一段母线跳输出信号	无源常开
	A14~A15	第二段母线跳输出信号	无源常开
	A16~A17	第三段母线跳输出信号	无源常开
	A18~A19	第四段母线跳输出信号	无源常开
端子B	B1~B6	第一段母线电流输入信号	*代表电流输入
	B7~B12	第二段母线电流输入信号	*代表电流输入
	B13~B18	第三段母线电流输入信号	*代表电流输入
	B19~B24	第四段母线电流输入信号	*代表电流输入
端子C	C1	开关量输入公共端	无源输入（内部12V）
	C2~C8	开关量输入	有源输入（内部12V）
	C9~C11	RS485通讯1	第一路通讯
	C12~C14	RS485通讯2	第二路通讯
	C15~C16	跳闸通讯接口	外接跳闸模块用
端子D	光纤弧光探头信号1-12路输入
端子E	光纤弧光探头信号13-24路输入,订货低于13路，无该端子
端子F	光纤弧光探头信号25-36路输入,订货低于25路，无该端子
端子G	光纤弧光探头信号37-48路输入,订货低于37路，无该端子

端子定义说明：
备注：通过拧探头的螺母松紧插拔光纤。每个探头光纤长度根据柜体排列图定制。

5.3弧光传感器尺寸图及安装说明

在开放空间，例如母线室，弧光传感器的安装间隔最大可以达到4 米。传感器可以安装在开关柜分隔板上或框架上。面向开关柜中要保护的部分。弧光传感器也可用安装板安装在保护区域内。
光纤式弧光传感器安装

第六章、通讯规约

本装置可以选配RS485通信功能模块，需在订货时说明。

第七章、运输与贮存

本装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存本装置应在原包装内，保存的地方环境温度为-20℃～＋60℃，相对湿度不超过85％，空气中无腐蚀性气体。本装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的叠放高度不超过3只。
