架空线、电缆线电容电流估算法
架空线的电容电流计算
I=(2.7～3.3)·U·L·10－3(A)
式中U — 电网的额定电压(kV) L — 线路长度(km)
系数2.7适用于无避雷线的线路(木杆线路)
系数3.3适用于有避雷线的线路(木杆线路)金属杆塔
变电所的电力设备所引起的电容电流增值，可按下表估计
电缆要比同样长度架空线的电容电流大25倍(三芯电缆)～50倍(单芯电缆)，在近似计算中可采用Ic=0.1UL（A）。
U，L定义同上。
也可采用下表的平均值计算

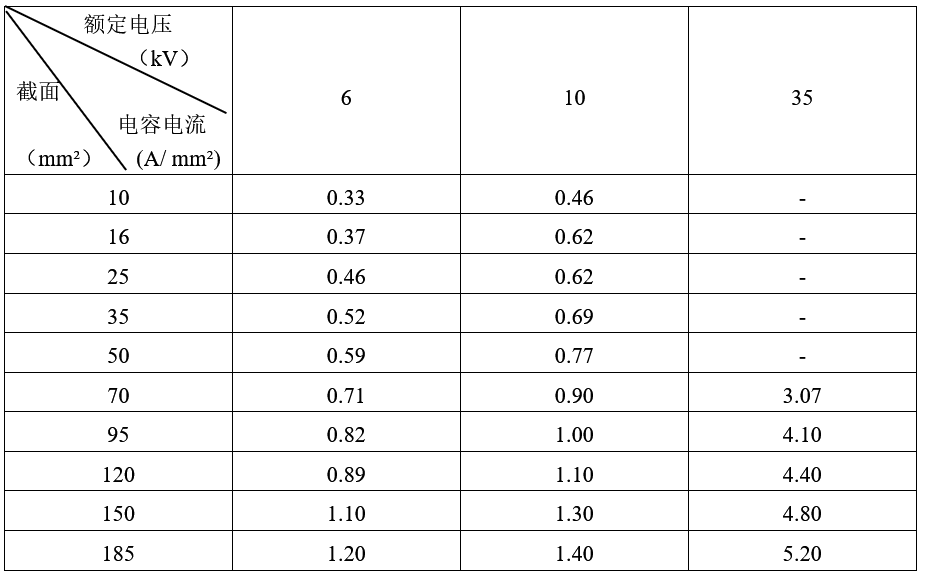

电缆线路电容电流平均值（安/公里）
架空线的电容电流计算
I=(2.7～3.3)·U·L·10－3(A)
式中U — 电网的额定电压(kV) L — 线路长度(km)
系数2.7适用于无避雷线的线路(木杆线路)
系数3.3适用于有避雷线的线路(木杆线路)金属杆塔
变电所的电力设备所引起的电容电流增值，可按下表估计
| 额定电压（kV） | 6 | 10 | 35 | 66 |
| 电容电流增值（%） | 18 | 16 | 13 | 12 |
U，L定义同上。
也可采用下表的平均值计算
电缆线路电容电流平均值（安/公里）
